Texas Instruments TPSM656x0 DC/DCパワーモジュール

テキサス・インスツルメンツ TPSM656x0 DC/DCパワーモジュールは、パワーMOSFET、内蔵インダクタ、および受動素子をコンパクトで使いやすい5.8mmx5.2mmx2.93mm、19 ピンの拡張 HotRod™QFN パッケージに内蔵しています。3A、2A、1A、65V (70V対応）入力同期降圧型DC/DCパワーモジュールファミリは、1V ~ 24Vの調整可能な出力電圧および3.3Vおよび5Vのピン選択可能な固定出力電圧を備えています。これらの機能を実現するため、TPSM656x0はZEN 1技術を採用し、小さなPCBフットプリントで低EMIの設計を迅速かつ容易に実装します。

TI TPSM656x0モジュールは、設計の仕上げに入力および出力用フィルタコンデンサを必要とし、設計プロセスで磁気および補償部品を選択する必要はありません。ピン選択可能な±5%または±10%のデュアルランダムスペクトラム拡散（DRSS）により、三角波変調と疑似ランダム変調の組み合わせによるピーク放射が大幅に低減されると同時に、出力電圧リップルが非常に低く維持されます。

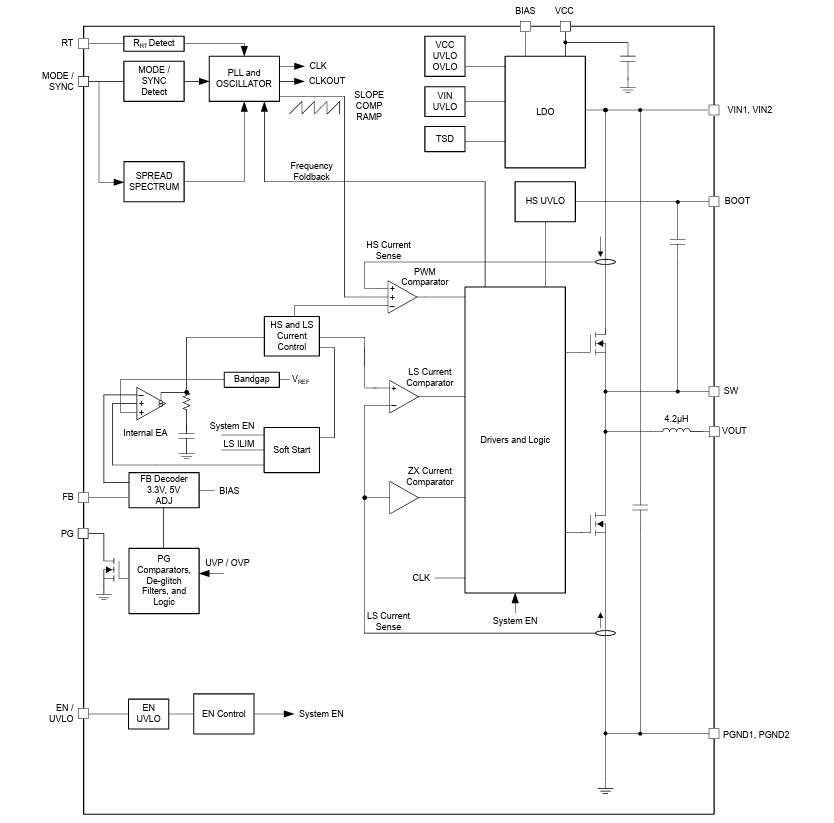

特徴

機能安全対応
- 機能安全システム設計を支援する文書を利用可能
多目的性の同期バックDC/DCモジュール
- MOSFET、インダクタ、コンデンサ、コントローラを内蔵
- 3V～65Vの広い入力電圧範囲
- 40nsの短い最小オン時間により、2.2MHzで36Vから3.3Vへの変換が可能
- ジャンクション温度範囲:-40°C～++150°C
- 露出型インダクタ付きの5.80mm × 5.20mm × 2.93mm強化HotRod™ QFNパッケージ
- ピン構成可能な400kHzおよび2.2MHz
ZEN 1スイッチャ技術
- 超低EMI要件向けに最適化済
- CISPR 32クラスB準拠を促進
- モードピンで構成可能な±5%または±10%のデュアルランダムスペクトラム拡散により、ピーク放射を低減
- 対称型ピン配列付き拡張HotRod QFNパッケージ
- 周波数を300kHz～2.2MHzの範囲で変更可能
- V_IN、V_CC、ブート・コンデンサを内蔵
- ピン設定可能なAUTOまたはFPWM動作

全負荷範囲にわたって極めて高い効率を実現
- 92%超のピーク効率 (24V_IN、5V_OUT、400kHz)
- 2.1µA標準PFM無負荷時入力電流
出力電圧と電流オプション
- 3.3Vまたはまたは5VのV_OUT固定出力バリアント
- 1V～24Vの調整可能な出力電圧
- 3A、2A、1Aの出力電流オプション
堅牢な設計のための固有の保護機能
- 高精度のイネーブル入力とオープン・ドレインのパワーグッド・インジケータによるシーケンシング、制御、V_IN UVLO
- 過電流およびサーマルシャットダウン保護
WEBENCH^® Power Designerにより、TPSM656x0を使用するカスタム設計を作成
