Texas Instruments TPSM82866 MagPack™ 評価モジュール
Texas Instruments TPSM82866 MagPack™ 評価モジュールには、TPSM82866AA0PRCFRおよびTPSM82866CA3PRCFRの評価を容易にするTPSM82866AA0PEVMとTPSM82866CA3PEVMがあります。このデバイスは、2.3mm × 3mm × 1.95mmのMagPackパッケージに収められた6A ピン互換の降圧パワーモジュールです。
TI TPSM82866AA0PEVMは、2.4V〜5.5Vの入力電圧から1%の精度で、最低0.6Vまで調整可能な出力電圧を供給します。TPSM82866CA3PEVMは、2.4V～5.5Vの入力電圧で動作し、I2Cで調整可能な最小0.8Vの出力電圧を1%の精度で供給します。
特徴
- 6Aの出力電流パワーモジュール、MagPackパッケージのインダクタ内蔵
- 2.3mm x 3mmのパワーモジュールは、高さ 1.95mmで28mm2 のトータルソリューションサイズを実現
- 優れた熱性能（θJA=29.7℃/W）
- スタートアップ時の出力電圧は、16種類の値のどれか1つに調整可能（I2CのTPSM82866CA3PEVM）
- 優れた過渡応答で高精度の出力電圧
キット内容
- 標準アプリケーションでTPSM82866デバイスを評価するためのプリント基板 (SR054)
- TIのTPSM8286xC EVM GUIを使用してTPSM82866CA3PEVMを評価し、I2Cバスを操作するには、 USB2ANYアダプタEVM を別途ご注文ください。
関連製品
Texas Instruments TPSM8286xA降圧型パワーモジュール
小型ソリューションと高い効率性を目的に最適化された、4Aおよび6A降圧型コンバータ・パワーモジュールです。
関連のある開発ツール
Texas Instruments TPSM8286xAA0xEVM評価モジュール（EVM）
ピン間互換性のある降圧電源モジュールであるTPSM82864AまたはTPSM82866Aを評価します。
Texas Instruments USB2ANYインターフェイス・アダプタ
コンピュータを使用して、小型ドングルを用いたUSB接続から評価モジュールを制御できます。
ループ応答測定
TPSM82866AA0PEVMのレイアウト

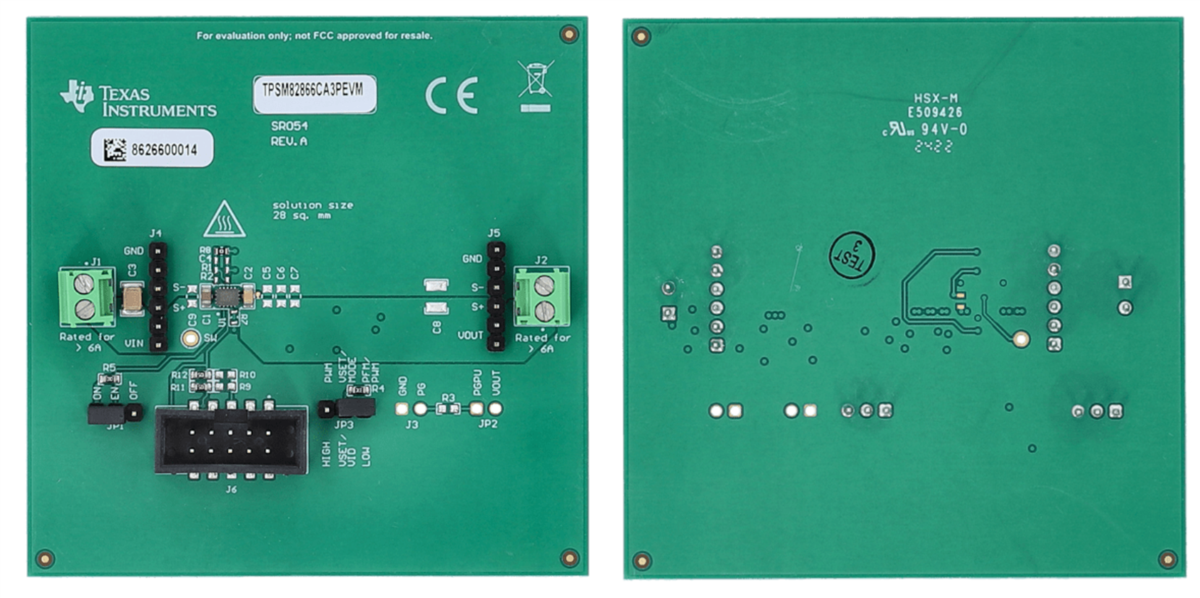

TPSM82866CA3PEVMのレイアウト
公開: 2024-08-12
| 更新済み: 2025-03-10
