Texas Instruments TXE81xxEVM評価モジュール
Texas Instruments TXE81xxEVM 評価基板は、SPI I/OエクスパンダのTXE81xxファミリの評価に使用します。TXE81xxファミリは、リード付きパッケージタイプDGS（24、32）およびDGG（56）内でTXE8116、TXE8124、TXE8148（それぞれ16ビット、24ビット、48ビット）をサポートしています。
TI TXE81xxEVM 評価基板を使用すると多くのテストポイントやヘッダにアクセスでき、それぞれのエクスパンダが提供する大量のI/Oが付属しています。オスとメスのそれぞれのヘッダタイプを混在させているため、容易にシャント接続が可能です。
特徴
- USB電源（5Vおよび3.3Vのオプション）
- 外部電源オプション
- ICC電流測定ヘッダー（消費電流測定用）
- 多様なオスとメスの各接続ヘッダに加え、迅速なテストに役立つ複数のテストポイント
- SPIドライバのセットアップを最小化するオンボードUSB2ANY
- オンボードUSB2ANYは、クラウド使用のオンラインGUIと組み合わせて動作、あるいはデスクトップにダウンロード可能
- 視覚的フィードバック用LED（PORT、/RESET、/INT）
- LEDのイネーブル/ディセーブルヘッダ
- SPI接続用の追加のテストポイントと複数のヘッダ（SDI/SDO/SCLK/CS）
- MSPM0、TP Aardvark、TP Cheetah、TP Promira、Arduino、ESP32などの外部ドライバと組み合わせて使用可能
- SPIからI/Oエクスパンダをリセットするための手動リセット・トグル・スイッチ
- 複数のTXE81XXEVMの間でデイジーチェーンに対応可能
アプリケーション
- MCUのGPIO拡張
- センサ制御
- LEDおよびアレイの駆動
- キーパッド/マトリックス処理
キット内容
- TXE81XXEVM
- Mini USBケーブル
関連製品
Texas Instruments USB2ANYインターフェイス・アダプタ
コンピュータを使用して、小型ドングルを用いたUSB接続から評価モジュールを制御できます。
レイアウト

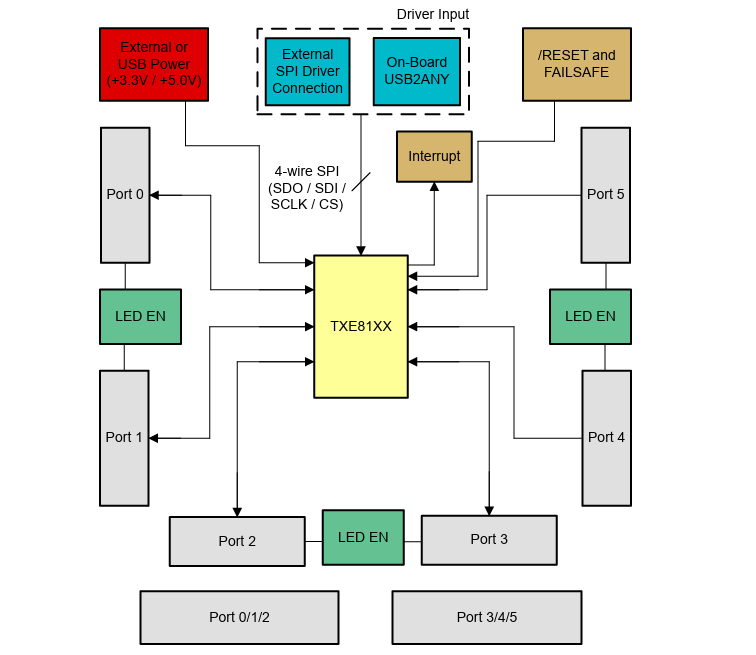

簡略ブロック図
前面の概要

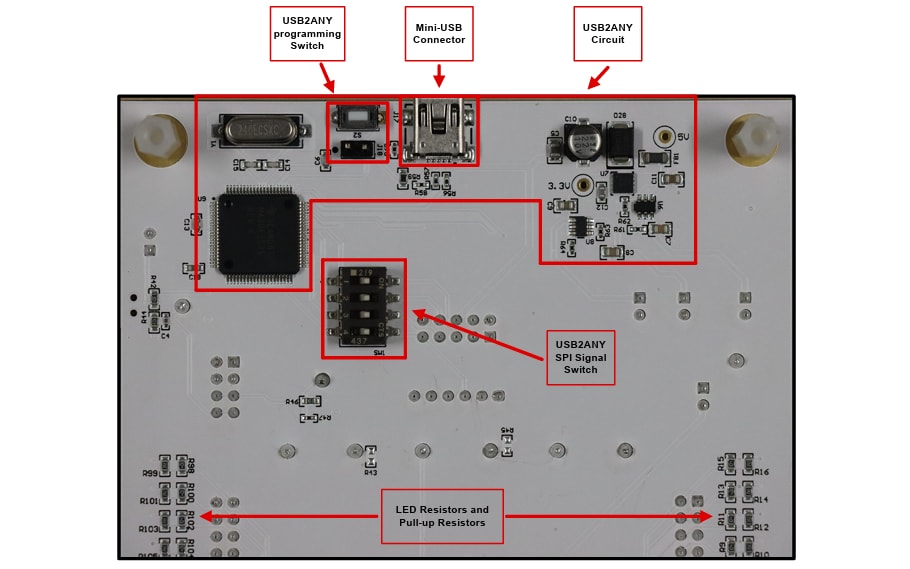

背面の概要
