Texas Instruments UCC14341-Q1車載用絶縁型DC/DCモジュール

Texas Instruments UCC14341-Q1車載用絶縁型DC/DCモジュールは、高い絶縁性を提供し、IGBTまたはSiCゲートドライバへの電源供給を目的として開発されました。UCC14341-Q1モジュールは、高効率と超低排出を達成するために、独自のアーキテクチャを採用したトランスとDC/DCコントローラを内蔵しています。高精度の出力電圧により、パワー・デバイスのゲートに過大なストレスを与えずにシステム効率が向上します。UCC14341-Q1モジュールは、自動車アプリケーションのAEC-Q100認定を受けています。

オンチップのデバイス保護機能を内蔵した統合型TI UCC14341-Q1モジュールは、必要な外付け部品を最小限に抑え、オンチップ・デバイス保護機能や追加機能を備えています。デバイスのこれらの機能には、入力低電圧ロックアウト、出力電圧パワーグッドコンパレータ、過電圧ロックアウト、過熱シャットダウンなどがあります。UCC14341-Q1モジュールは、パワートレイン・システム、グリッド・インフラ、モータドライブに使用されます。

特徴

トランス内蔵高密度絶縁型DC/DCモジュール
IGBT、SiC FET駆動用絶縁型DC/DC
入力電圧範囲：13.5V～16.5V、絶対最大値32V
T_A ≤ 105°Cの条件で1.5Wの出力電力は13.5V < V_VIN < 16.5V
（抵抗を使用した）可変シングルまたはデュアル出力電圧により、動作範囲の全体にわたって±1.3%未満のレギュレーション精度を実現
スペクトラム拡散変調と内蔵変圧器により、低い電磁放射を実現

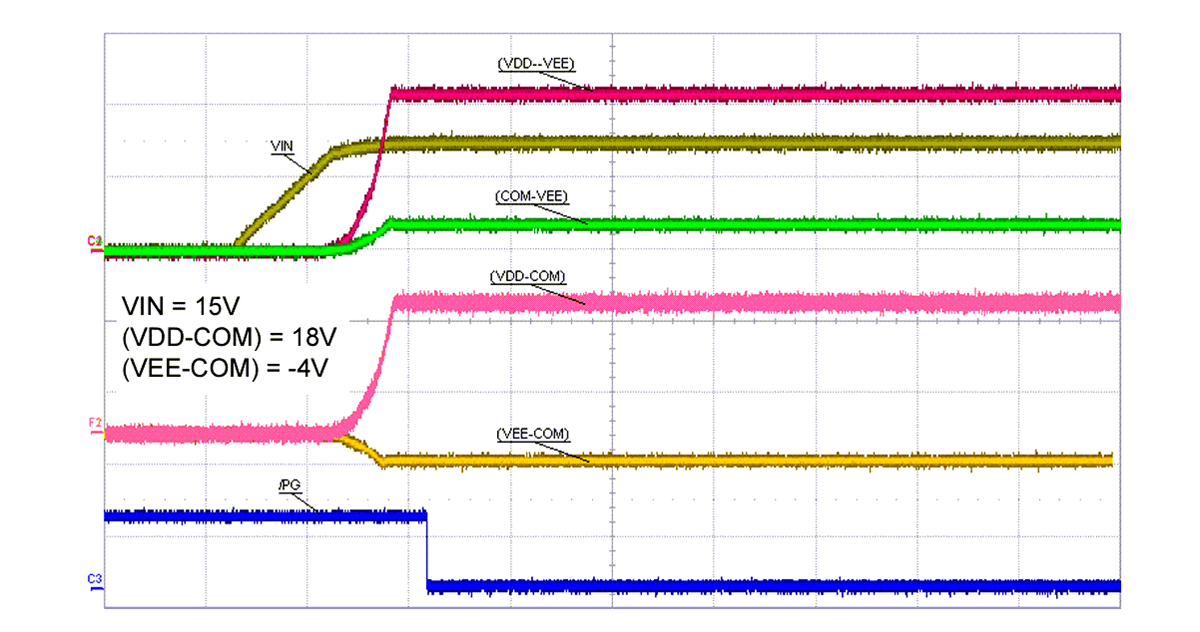

イネーブル、パワー・グッド、UVLO、OVLO、ソフトスタート、短絡、電力制限、低電圧、過電圧、過熱からの保護

CMTI >150kV/µs
自動車アプリケーション向けAEC-Q100認定取得済み
- 温度グレード1：-40°C ≤ T_J ≤ 150°C
- 温度グレード1：-40°C ≤ T_A ≤ 125°C
機能安全システムの設計に役立つ機能安全対応の資料を利用可能
安全関連認定（計画済）
- DIN EN IEC 60747-17 (VDE 0884-17) に準拠した強化絶縁耐圧：7071VPK
- 1分間で5000 V_RMS の絶縁性能（UL 1577準拠）
- CQC GB4943.1に準じた強化絶縁
36ピンのワイドSSOPパッケージ
