Texas Instruments UCC27518 ローサイドゲートドライバ
Texas Instruments UCC27518 ローサイドゲートドライバは、シングルチャンネル、および高速デバイスで、MOSFETやIGBTパワースイッチを駆動します。このドライバには、シュートスルー電流とソースを最小限に抑え、大電流およびピーク電流パルスを容量性負荷にシンクする設計が採用されており、レールツーレール駆動能力を提供します。UCC27518ドライバには、4Aピークソース、および4Aピークシンク（対称駆動）ピーク駆動電流能力@ 12VDD を提供します。このドライバは、入力と出力の間の反転ロジックに従います。また、入力ピンはCMOS入力閾値ロジックに基づいています。
UCC27518 ドライバは、標準高速伝搬遅延17ns、イネーブル機能用ENピン、高速立ち上がり時間8ns、高ノイズ耐性のためのヒステリシスロジック閾値が特徴です。このドライバは、単一電源電圧範囲4.5V ~ 18V内、および温度範囲-40°C ~ 140°C内で動作します。UCC27518ドライバは、DC-DCコンバータ、ソーラーパワー、モーター制御、スイッチモード電源といったアプリケーションに使用されます。
特徴
- NPN、およびPNPディスクリートソリューションの優れた代替品
- TPS2828、およびTPS2829とのピン対ピン互換性あり
- ピークソース、および4Aピークシンク対称駆動：4A
- 17ns標準高速伝搬遅延
- 高速立ち上がり時間：8ns
- 単一電源電圧範囲：4.5V~ 18V
- VDD 不足電圧ロックアウト時に出力を [低] に維持（パワーアップおよびパワーダウン時にグリッチフリー動作を保証）
- CMOS入力ロジック閾値（ヒステリシスによる電源電圧機能）
- 高ノイズ耐性のためのヒステリシス論理閾値
- イネーブル機能用ENピン（非接続状態を許可）
- 入力ピンが浮動状態にある場合、出力を [低] に維持
- 動作温度範囲: –40°C～140°C
- 5ピンDBVパッケージ（SOT-23）
アプリケーション
- スイッチモード電源
- DC/DCコンバータ
- デジタルパワーコントローラ用コンパニオンゲートドライバデバイス
- 太陽光発電、モーター制御、UPS
- 第灯する幅広いバンドギャップパワーデバイス用ゲートドライバ

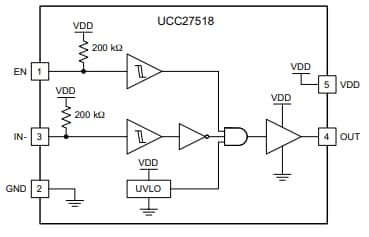

機能ブロック図
アプリケーション回路図
