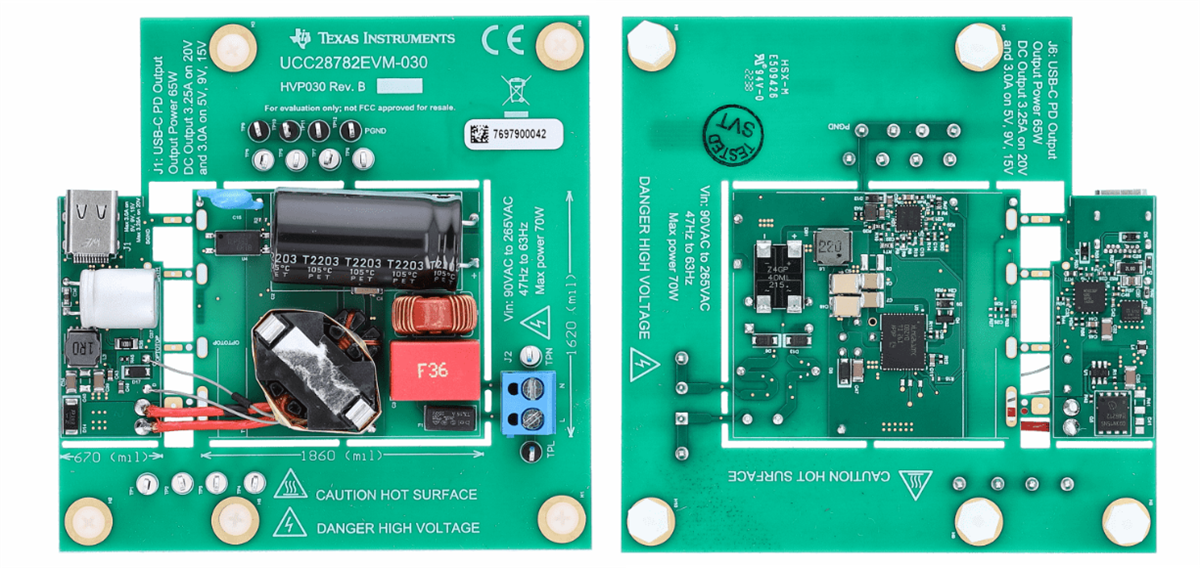

Texas Instruments UCC28782EVM-030評価モジュール

Texas Instruments UCC28782EVM-030評価基板は、UCC28782アクティブ・クランプ・フライバック・コントローラの動作を評価できるように構成されています。UCC28782はUCC28782を使用して、65W USB Type-C™ Power Delivery (PD) オフライン・アダプタ向けの高効率で高密度の回路を提示します。入力は90Vac～264Vacのユニバーサル範囲に対応し、単一出力は5V、9V、15Vのいずれかに設定できます。いずれの設定でも最大3Aを供給できます。また、20Vで最大3.25Aを供給することもできますが、この場合はUSB PDインターフェイス・コントローラによる調整が可能です。

TI UCC28782EVM-030評価モジュールは、公称250kHzの高周波動作を提供し、小型ソリューション・サイズを実現すると同時にマルチモード動作で高効率を維持します。LMG2610は、ハイサイドとローサイドそれぞれにFET、ゲート・ドライバ、ハイサイド・レベル・シフタを搭載しており、無損失電流センシング・エミュレーションを実現しています。加えて、効率性を高めるために出力に同期整流を採用しています。

特徴

USB Type-C PD 3.0準拠の出力最大65W（5V/3A、9V/3A、15V /3A、20V/3.25A）で90Vac～264VacのユニバーサルAC入力
CoC Tier 2およびDoE Level VIの規格要件を上回る効率的なスタンバイ電流消費
90VACの全負荷時に93%効率性で30W/in3の電力密度（を達成）
