Toshiba Bi-CMOSリニア集積回路

Toshiba Bi-CMOSリニア集積回路は、ブラシ付きDCモータアプリケーションで使用されており、それぞれ2つの出力ドライバチャンネルがあるのを特徴としています。Toshiba Bi-CMOS 回路を使用すると、効率的にモータを直接駆動することが可能です。また、オン抵抗とPWM制御が低く抑えられています。ICは、効率の良いモータ駆動出力を実現しており、最適な性能を保証します。

特徴

モータードライバブロック

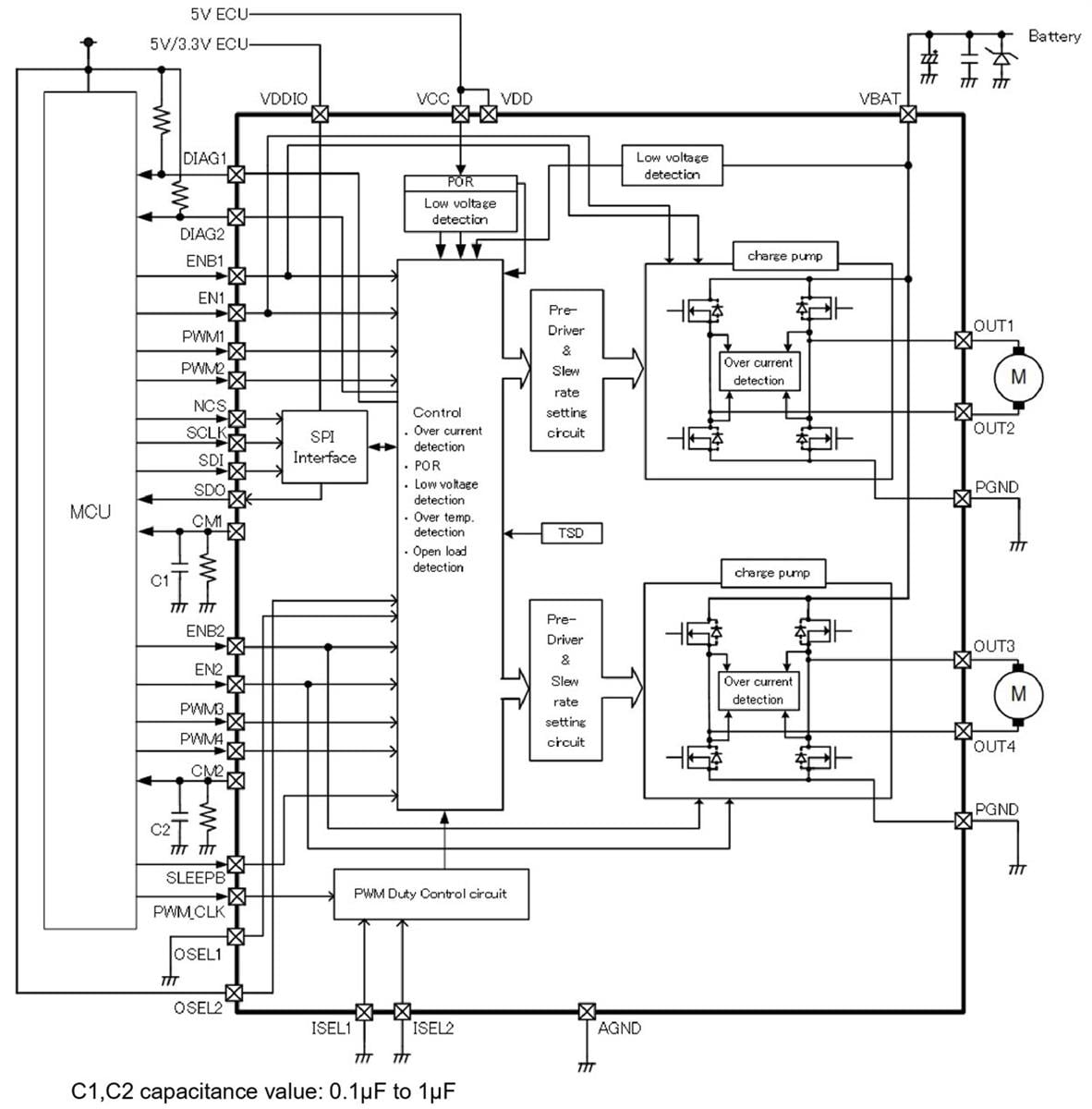

デュアルチャンネル、Hブリッジドライバ
(R_ON (Nch+Nch)) < 350mΩ (Max @ T_j = 150°C、V_BAT = 8V)
デュアルチャンネルモードと複合チャンネルモードを選択でき、外部から2 つの出力を接続するとで、このICをシングルチャンネルHブリッジ回路として機能させることができます。また、このデバイスは、4チャンネルハーフブリッジドライバとしても使用できます。
検出機能
- 過電流検出、過熱検出、V _BAT 低電圧検出、V_CC 低電圧検出
初期診断
- 電源障害検出回路 (V_BAT低電圧およびV_CC 低電圧)
PWM制御出力
順方向/逆方向/ブレーキモード
電流制限制御
- チョッパータイプ電流リミッタ
ハイサイド出力電流監視機能 (CM1およびCM2ピン)
オープン負荷検出
- 操作中/非動作中

DIAG出力(DIAG1およびDIAG2ピン)
Hブリッジモード/ハーフブリッジモードを選択可 (OSEL1およびOSEL2ピン)
低消費電力スリープモード
スルー電流防止回路
AEC-Q100/AEC-Q006対応
SPI通信
- SPIレジスタを介した障害報告、デバイス設定、モータ制御
動作電圧範囲
- V_BAT = 4.5V～28V (電源電圧の絶対定格 = 40V (max.) (0.5s))
- V_CC = 4.5V～5.5V
- V_DDIO = 3.0V～5.5V
動作温度範囲
- Ta = -40°C_～ 125°C
小型フラットパッケージ

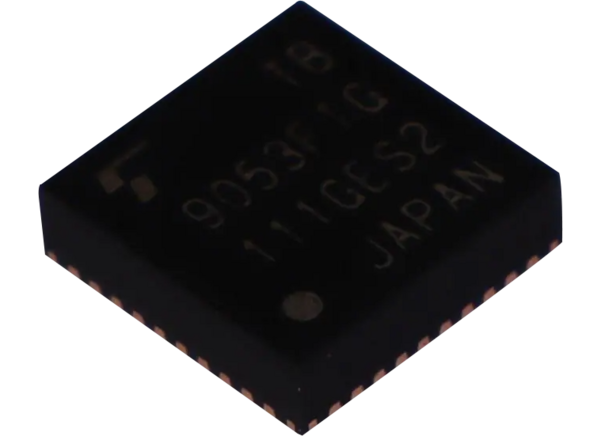

- TB9053FTG (P-LQFN40-0606-0.50-001)
- TB9054FTG (P-VQFN40-0606-0.50-004)
