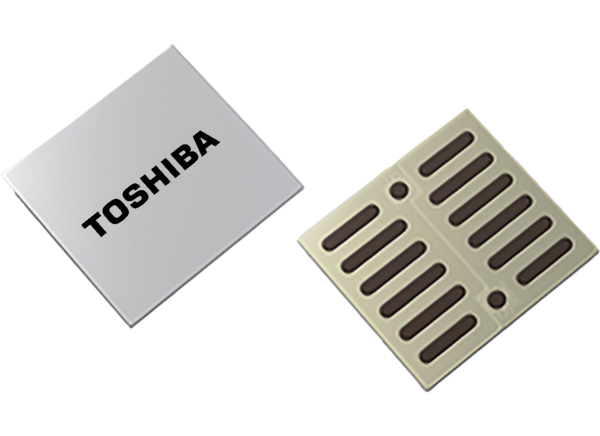

Toshiba SSM14N956L MOSFET
Toshiba SSM14N956L MOSFETは、低いソース-ソース間オン抵抗が特徴で、RoHSに準拠しています。SSM14N956L MOSFETはハロゲンフリーです。このMOSFETは、t ≦ 10sの条件で2.44Wを提供し、150°Cのチャネル温度と-55°C ~ 150°Cの保存温度範囲で動作します。RSS(ON) = 1.1mΩ (標準) (@VGS = 3.8V) およびRSS(ON) = 1mΩ (標準) (@VGS = 4.5V) の低いソース-ソース間オン抵抗となっています。このSSM14N956L MOSFETは、バッテリ保護回路での使用に最適です。
特徴
- RoHS準拠
- ハロゲンフリー
- バッテリ保護回路に使用
仕様
- 2.44W（t ≤ 10s）電力損失
- 76nC ゲートチャージ
- 12V ソース-ソース間電圧
- 低ソース-ソース間オン抵抗
- RSS(ON) = 1.1mΩ (標準) (@VGS = 3.8V)
- RSS(ON) = 1mΩ (標準) (@VGS = 4.5V)
- ±8V ゲート-ソース間電圧
- 150°C チャンネル温度
- 保存温度範囲：-55°C ~ 150°C

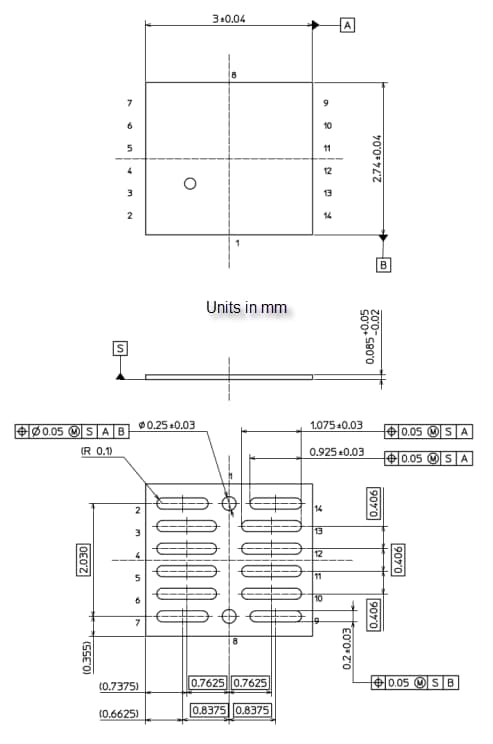

寸法図

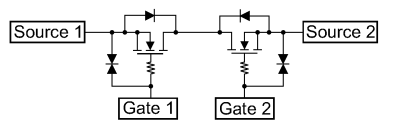

等価回路図
