Toshiba 監視カメラソリューション
Toshiba監視カメラソリューションは、カメラアプリケーションを対象とした高性能ディスクリート半導体コンポーネントです。高機能監視カメラの設計は、効率的なパワーマネジメントと高信号品質を必要とするため、とりわけ困難です。ToshibaのMOSFET、LDOレギュレータ、モーター制御ドライバ、フォトカプラ、およびその他のコンポーネントのラインナップには、設計者がスペースに制約のある設計での電力消費の課題を克服するのに役立つ、最新の技術が採用されています。
特徴
- 高効率動作を実現できる低ON抵抗MOSFET
- さまざまなパワーマネジメント・サブシステムの制御を改善するための広いパワーマネジメントICのラインナップ
- 高信号保護性能と信号品質を保証する低動作抵抗と低静電容量
- 新しい安全規格 (IEC-62368-1) (eFuse IC) に準拠

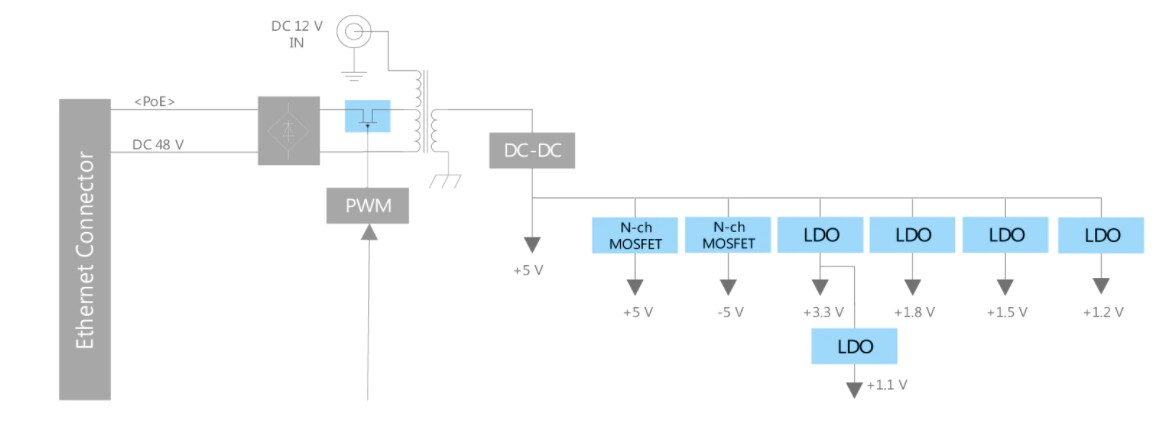

カメラ電源
高耐電圧・低ON抵抗MOSFETは、DC/DCコンバータのPWMスイッチング回路に適しています。ON抵抗を低く保つことによって、熱の発生と電流消費を最小限に抑え出力損失を低減できます。ToshibaのパワーMOSFET製品には、高熱散逸パッケージが採用されており、熱の発生をさらに抑えることができます。
さらに、電圧変換は通信用のMCUおよびSoCに不可欠です。これらは電源電圧に対して非常に敏感で、場合によっては過渡電圧応答に必要な性能も高くなっています。ToshibaのLDOレギュレータは、最小限の電流消費でPSRRと負荷過渡応答の改善によって高性能を発揮し、電源回路をさらに最適化します。
電源に推奨する製品
SSM3K376R, TPH5900CNH, TCR3RM, TCR2EF11, TCR2EF12, TCR2EF15, TCR2EF18, TCR2EF33

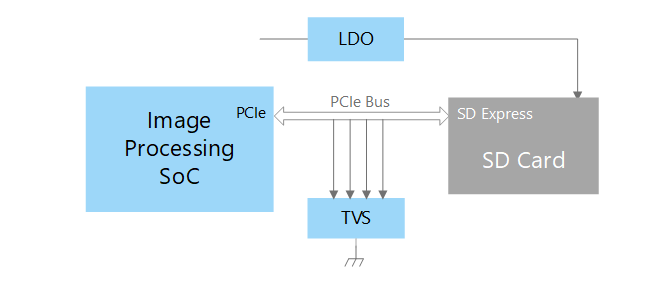

カメラ・ストレージ・インターフェイス
記憶容量と速度の増加にともなってSDカードの使用中の消費電力も増加します。つまり、過渡電圧が問題になるということです。さらに、SDカードを制御するSoCは、ピッチのプロセスがさらに細かく低電圧になりつつあります。SDカードスロットが外部に露出しているため、環境要因のリスクが避けられません。このように、静電放電（ESD）による損傷は高リスクをもたらします。
ToshibaのLDOレギュレータは、最小限の電流消費で負荷過渡応答の改善によって高性能を発揮し、SDカードの電力を最適化できます。Toshibaは、内部回路にダメージを与える可能性がある予期しないESDから内部回路を保護するTVSダイオード（ESD保護台ード）も実現しています。このようなTVSダイオードは、電気信号の挿入損失と減衰を最小限に抑えるように設計されており、速度10Gbpsまでの信号ラインで使用できます。
カメラ・ストレージ・インターフェイス用推奨製品

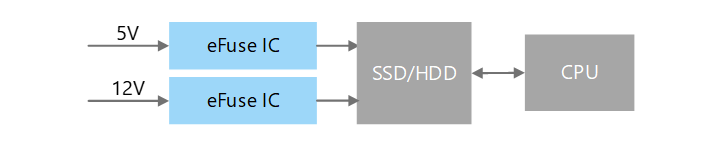

記録装置ストレージパワー
監視カメラは24時間365日の稼働が必須です。このように、電源をOFFにすることは決してありませんが、記録装置に使用されるHDDとSSDのストレージ容量は制限されています。記憶装置を完全に交換する場合でも、最初に電源を切るわけではありません。その代わりに、ホットスワップが行われます。これには、ToshibaのeFuse IC機能が必須です。これは、日常的な電力サージ、短絡、過電流、過電圧、突入電流抑制のようなホットスワップの副次的影響から電力線を保護することに貢献します。このeFuse ICは、IEC62368-1の認証取得済みです。
記録装置ストレージ電源用の推奨eFuse製品
