Toshiba TLP5212 IGBTゲートドライバ・フォトカプラ

Toshiba TLP5212 IGBTゲート駆動フォトカプラは、スマート・ゲート・ドライバ（SGD）カプラで、IGBT不飽和検出、絶縁故障状態フィードバック、ソフト・ゲート・ターンオフ、アクティブ・ミラー・クランプ、低電圧ロックアウト（UVLO）が備わっています。また、インバータ用途で発生する過電流からIGBTを保護するための汎用ゲートドライバカプラとして作動するように設計されています。TLP5212は、産業機器（太陽光発電システムの汎用インバータやパワーコンディショナなど）で使用されるインバータ回路から、UPSおよびホームバッテリストレージシステムなどの住宅用機器に至るまで、広範なアプリケーションにも最適です。

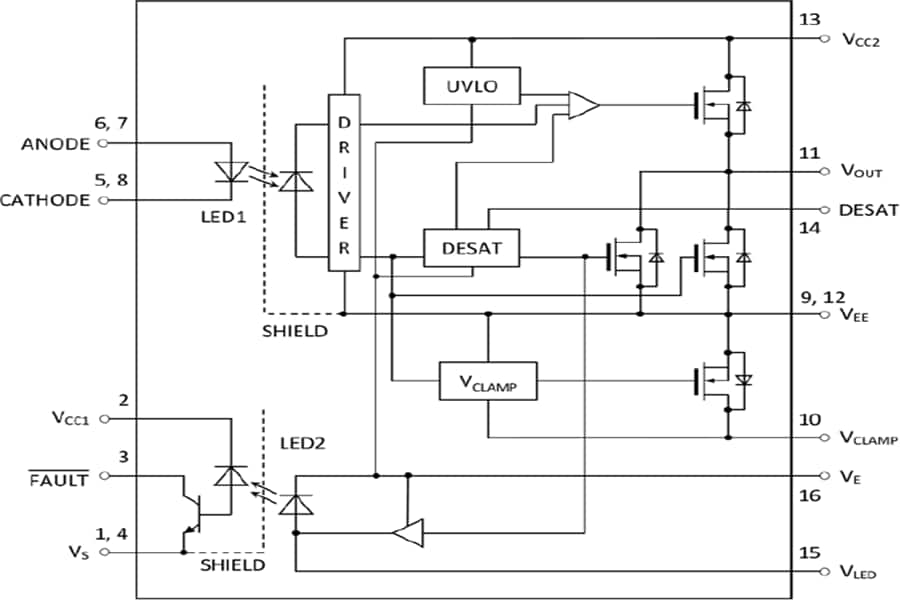

TLP5212には、2つの赤外線発光ダイオード（LED）と2つの高ゲイン・高速フォトカプラICが統合されています。このデバイスは、一次側と二次側との間の電気絶縁を用いた大電流、高速出力制御、故障状態フィードバックを達成しています。

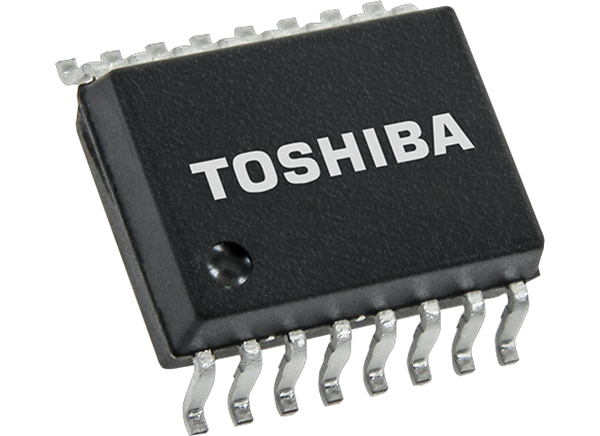

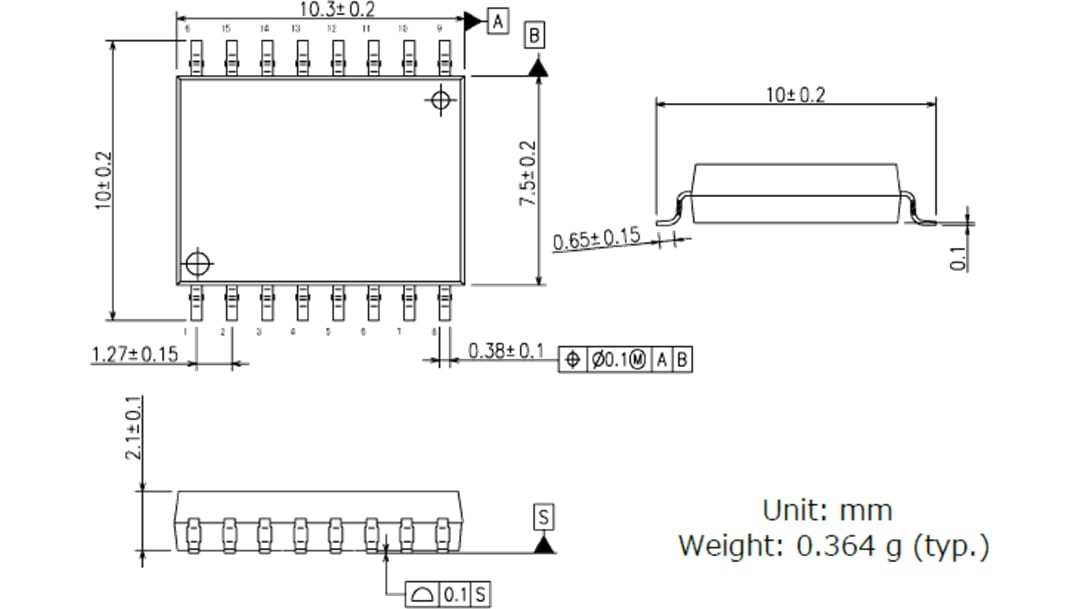

Toshiba TLP5212 IGBTゲートドライブフォトカプラは、10.3mm x 10.0mm x 2.1mm SO16Lパッケージで販売されており、動作温度範囲は-40°C～+110°Cです。
