Toshiba TLP5222ゲートドライバ・フォトカプラ

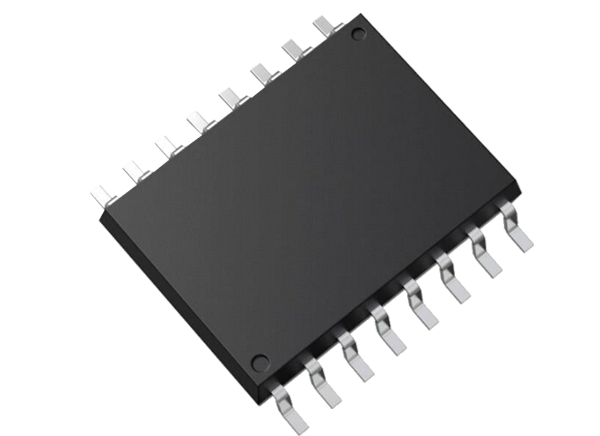

Toshiba TLP5222ゲートドライバには、高度に統合された多機能2.5A出力電流ゲートドライバが備わっており、長い沿面距離とクリアランスSO16Lパッケージに収められています。TLP5222 には、不飽和検出、絶縁型故障状態フィードバック、ソフト・ゲート・ターンオフ、アクティブ・ミラー・クランプ、低電圧ロックアウト (UVLO)、および自動故障状態リセットの機能が含まれています。

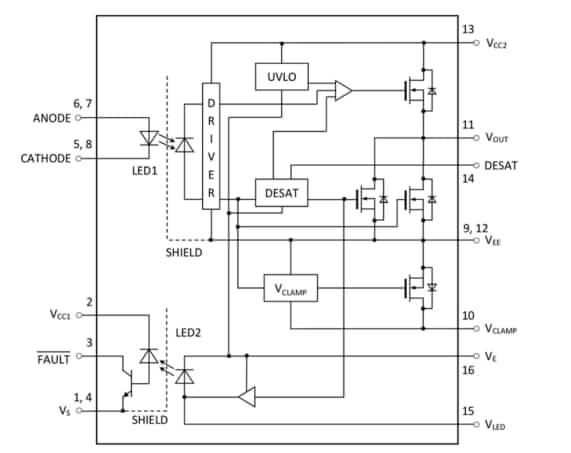

Toshiba TLP5222ゲートドライバ・フォトカプラには、2つの赤外線発光ダイオード（LED）と2つの高ゲイン・高速フォトカプラICが統合されています。このデバイスは、一次側と二次側との間の電気絶縁を用いた大電流、高速出力制御、故障状態フィードバックを達成しています。

特徴

出力ピーク電流：±2.5A (最大)
動作温度-40°C～+110°C
電源電圧：15V～30V
6mA（最大）閾値入力電流
5mA（最大）供給電流
250ns（最長）伝播遅延時間
1.4μs（標準） DESAT最先端のブランキング時間
ミュート時間で25.5μs（標準）

±25kV/μs（最小）コモンモード過渡耐性
(最低) 絶縁電圧：5000V_rms
安全規格
- UL認定済: UL1577、File No. E67349
- cUL認証: CSA Component Acceptance Service No. 5A File No. E67349
- VDE認可: EN 60747-5-5, EN 62368-1
- CQC認可：GB4943.1, GB8898（日本工場）
