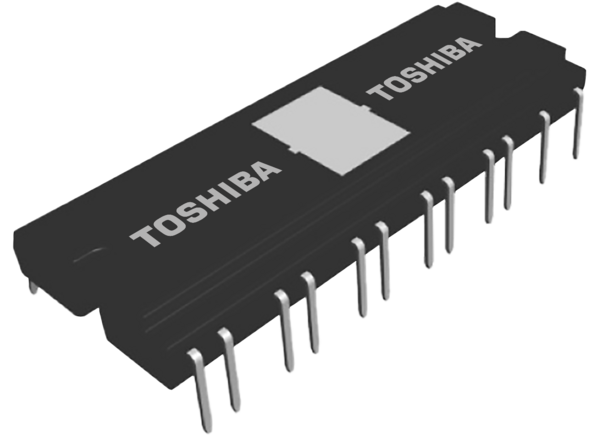

Toshiba 高電圧DCモータードライバとコントローラ
Toshiba TPD4163K、TPD4164K、TPD4165K高電圧DCモータードライバとコントローラは、PWM制御が採用されており、高電圧SOIプロセスを使用して製造されています。これらのパワーICは、電流センシング用の3シャント抵抗回路です。これらのドライバは、レベルシフト高圧側ドライバ、低圧側ドライバ、IGBT出力、FRDが特徴です。DCモータードライバは、過電流回路、低電圧保護回路、サーマルシャットダウン回路を対象とした保護機能を実現しています。これらのドライバには、5V内蔵レギュレータ、内蔵ブートストラップダイオード、1µsデッドタイムが搭載されています。3つのデバイスはすべて正弦波駆動に適しています。
特徴
- 高電圧パワーサイド
- 低電圧信号側端子は分離
- 3シャント抵抗での電流センシング
- シンプルな高圧側供給を実現するブートストラップ回路
- 内蔵ブートストラップダイオード
- ドライブからの正弦波に適した1μs最小デッドタイム
- IGBTを使用した3相ブリッジ出力
- 過電流および低電圧保護
- SDピンによって制御されるシャットダウン機能
- 熱シャットダウン
- 内蔵5Vレギュレータ
- 30ピンまたは31ピン表面実装タイプのパッケージ
仕様
- 2Aまたは3A出力電流(DC)
- 電源電圧範囲: 600VBB ～ 20VCC
- 動作接合部温度範囲: -40°C ~ 135°C
- 27W電力損失
ビデオ

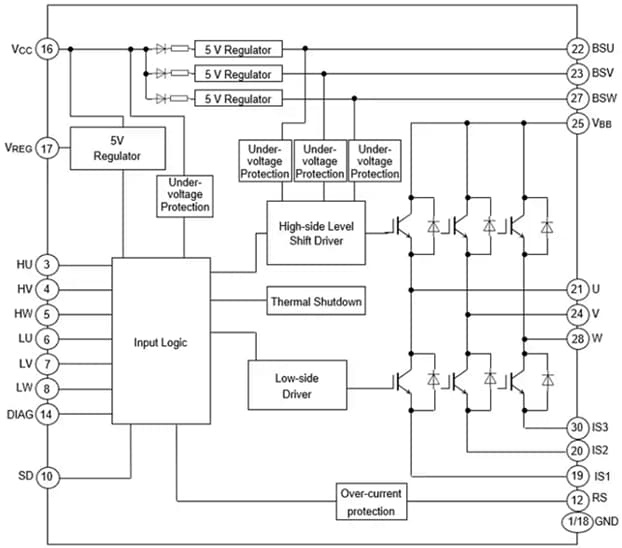

ブロック図

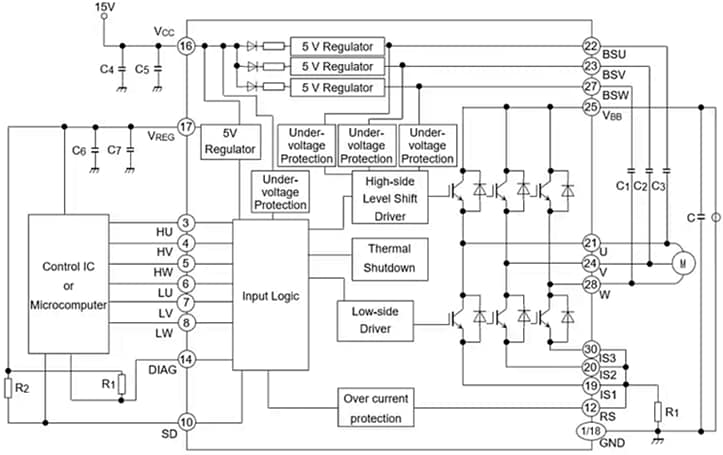

アプリケーション回路図

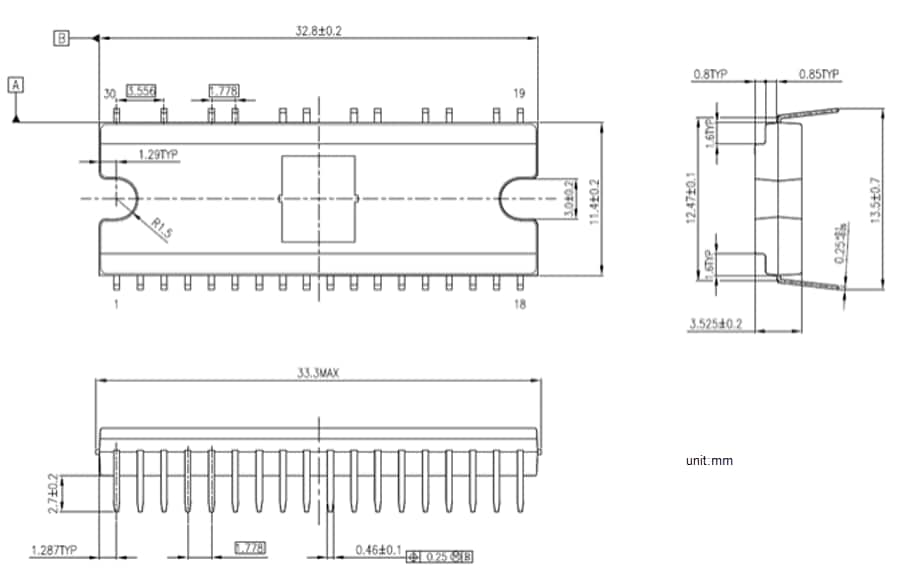

寸法図
