Toshiba XPQR3004PB 40V 400A 車載MOSFET
Toshiba XPQR3004PB 40V MOSFETは、0.23mΩ (標準）のRDS (ON) 、400Aの能力、2V ~ 3Vの閾値電圧(Vth) が特徴です。その他の機能には、+175°Cの最高動作温度および10µAの最大リーク電流(VDS = 40V) があります。Toshiba XPQR3004PB MOSFETはL-TOGLパッケージで提供され、0.2℃/Wの熱インピーダンスと750Wの電力損失を提供します。このデバイスはAEC-Q101の認証を取得しており、車載アプリケーション、スイッチング電圧レギュレータ、モータドライバ、DC-DCコンバータに最適です。
仕様
- AEC-Q101準拠
- 400A ドレイン電流（DC）
- 40Vドレインソース電圧
- 750W 電力損失
- 低ドレイン・ソース間オン抵抗 RDS(ON) =0.23mΩ 標準（VGS =10V）
- 0.2°C/Wの熱インピーダンス
- 10µA 最大リーク電流（VDS =40V）
- 2V~3V エンハンスメントモード（VDS =10V、ID =1mA）
- 624mJ シングルパルスアバランシェエネルギー
- 最高動作温度：175°C
- 保存温度範囲：-55°C~+175°C
アプリケーション
- 車載用
- スイッチング電圧レギュレータ
- モータードライバ
- DC/DCコンバータ

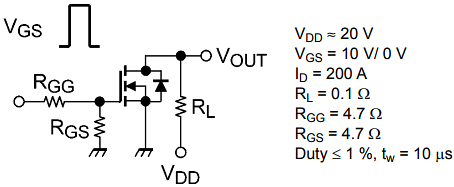

スイッチング時間テスト回路

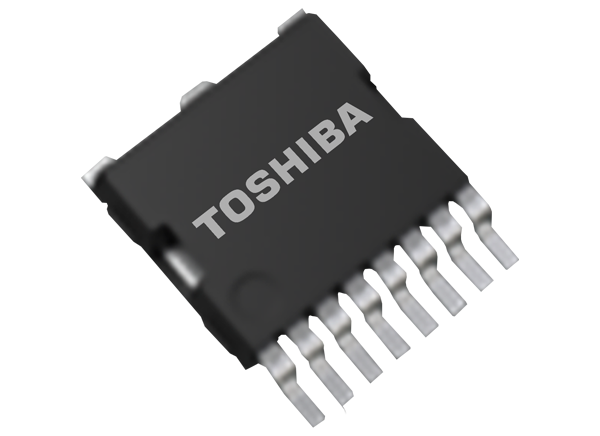

パッケージと内部回路

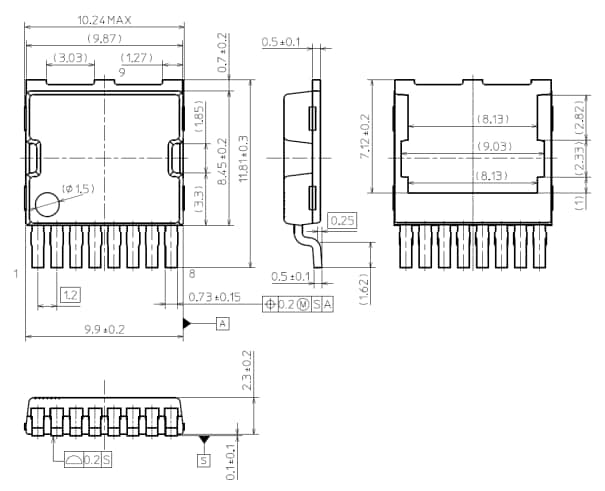

寸法図 (mm)
