u-blox EVK-JODY-W3評価キット

u-blox EVK-JODY-W3評価キットには、Wi-Fi^® 6およびBLUETOOTH^® 5.1が搭載されているJODY-W3ホストベースの車載および業務グレード・モジュールが活用されています。デバイスは、高度車内インフォティメントおよび接続システム向けに設計されています。JODY-W3モジュールは、Wi-Fi用の高データレートを供給するために高度Wi-Fi 802.11ax技術を活用しています。JODY-W3は、同時デュアルバンドWi-Fi 2.4GHzおよび5GHz、dual-MAC、2x2 MIMOで動作します。デバイスは、2Mbit/s（PHY）データレート、拡張アドバタイジング、長距離をはじめとするBluetooth 5.1 BR/EDRおよびLE機能が特徴です。

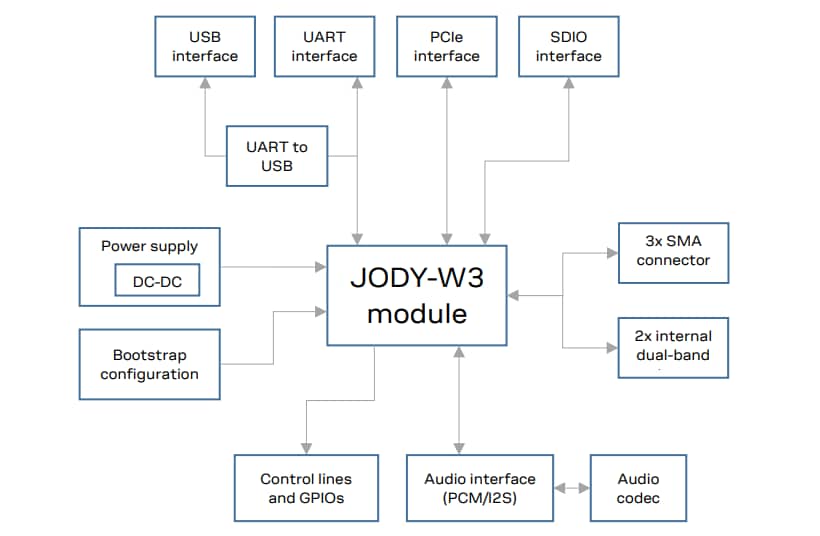

EVK-JODY-W3キットの設計は、モジュールボードとキャリアボードに分割されます。このモジュールボードには、JODY-W3シリーズモジュールとu.FLアンテナコネクタが搭載されており、モジュールのアンテナピンに直接アクセスできます。より大きなキャリアボードは、モジュールボードをホストします。また、JODY-W3シリーズモジュールをホストシステムに接続するために必要なすべてのコネクタがあります。

U-blox EVK-JODY-W3評価キットを使用すると、JODY-W3シリーズモジュールでサポートされているWi-FiおよびBluetooth接続のテストと評価を目的とした複数の実用的な機能に外部ホストプロセッサにアクセスできるようになります。

•すべてのホストインターフェイス（PCIe、SDIO、UART）
を対象とした外部コネクタ•USB-to-UARTブリッジ
経由でBluetooth UARTインターフェイスに簡単にアクセスできるUSBインターフェイス•Bluetooth
用のデジタルおよびアナログ・オーディオ・インターフェイス•Wi-FiおよびBluetooth
用の2つの内部デュアルバンド2.4GHz/5GHzアンテナ•SMAコネクタ3本（外付けアンテナ
用）•GPIOピンおよびその他のモジュールインターフェイスは、ピンヘッダ
からアクセス可能• 複数の電源オプション

特徴

EVK-JODY-W374
- 同時デュアルバンド1x1 2.4GHzおよび2x2 5GHz Wi-FiおよびBluetooth 5.1用の2本のアンテナピン
- JODY-W374-00Aの評価用

EVK-JODY-W377
- 同時デュアルバンド2x2 2.4GHz/5GHz Wi-FiおよびBluetooth 5.1用の3本のアンテナピン
- JODY-W377-00Aの評価用

キット内容

評価ボード (EVB)
M.2 PCIe to ZIFアダプタ
Mini-PCIe to ZIFアダプタ

Micro SDIO to ZIFアダプタとフラットケーブル
Type-C USBケーブル
外部アンテナ

必要な機器

ホスト（PCまたは組み込みシステム）
- PCIeホストインターフェイスからのWi-Fiへのアクセスを目的としたMini-PCIeまたはM.2キーEスロット
- SDIOホストインターフェイスからのWi-Fiへのアクセスを目的としたMicro SDIOスロット
- USB - to-UARTブリッジを介したBluetooth UARTインターフェイスへのアクセスを目的としたUSB 2.0インターフェイス
