u-blox NORA-W2 Expresslinkマルチ無線モジュール

u-blox NORA-W2 Expresslinkマルチ無線モジュールは、パワフルな32ビットのデュアルコア・マイクロコントローラ・ユニット (MCU) とワイヤレス通信用無線を搭載したスタンドアロン(独立型)モジュールです。これらのモジュールは、Amazon Web Services (AWS) とのout-of-the-box接続が可能です。NORA-W2モジュールは、モジュールファームウェアやホストアプリケーションの安全なOTA (Over-The-Air) アップデートをサポートしています。これらのモジュールは、シリアルインターフェイスを介した制御やデータ通信にスレートレスATコマンドを使用します。NORA-W2マルチ無線モジュールは、設計にセキュアブートを採用しており、認証されたソフトウェアが存在する場合にのみモジュールが起動します。これらのモジュールは、セキュリティが最優先されるクリティカルIoTアプリケーションに最適です。NORA-W2モジュールは、工業グレードでISO 16750に準拠しており、過酷な環境でも動作します。これらの使いやすいモジュールは、-40°C~85°Cの拡張温度範囲をサポートしています。

特徴

  • 最大240MHzの内部クロック周波数で動作するデュアルコアXtensa LX7 CPU:
    • ブートとコア機能用の384Kbyte ROM
    • データと命令用の512Kbyte SRAM
    • プログラムを保護するためのハードウェア暗号化を始めとする、コードストレージ用8Mbyteフラッシュ
    • MACアドレス、モジュール構成、フラッシュ暗号化、チップIDのための4kbit EFUSE(非消去可能メモリ)
  • シリアル・インターフェイスを介したコマンドでのステートレス
  • トップグレードのセキュリティ機能
  • システム電力モード:
    • 低消費電力スリープモード
    • ウェイク・モード
  • モジュールリセット機能

アプリケーション

  • Wi-Fiネットワーク
  • モノのインターネット(IoT)
  • テレマティクス
  • POS
  • 医療および工業ネットワーク
  • ホーム/ビルの自動化用途
  • ワイヤレスゲートウェイ

仕様

  • BLUETOOTH® Low Energy 5
  • Wi-Fi 802.11b/g/n
  • 周波数: 2.4GHz
  • UARTインターフェイス
  • 動作温度範囲: –40°C~85°C
  • 動作電圧範囲: 3V~3.6V

ビデオ

ブロック図

ブロック図 - u-blox NORA-W2 Expresslinkマルチ無線モジュール

ボードの寸法(mm)

機械図面 - u-blox NORA-W2 Expresslinkマルチ無線モジュール

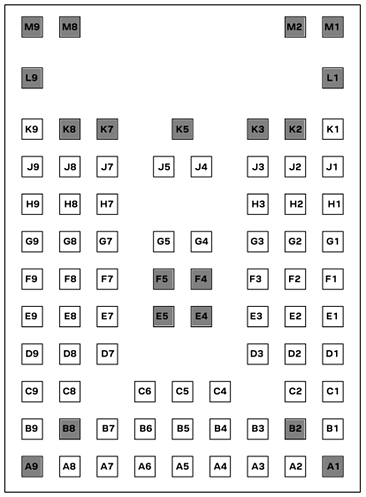

ピン配列図

機械図面 - u-blox NORA-W2 Expresslinkマルチ無線モジュール
インフォグラフィック - u-blox NORA-W2 Expresslinkマルチ無線モジュール
公開: 2022-11-03 | 更新済み: 2024-05-31
