Vishay / Dale ICM1812表面実装コモンモードチョーク
Vishay/Dale ICM1812表面実装コモンモードチョークは、巻線フェライトコモンモードチョークで、DC 動作電圧は50Vです。これらのチョークには、10MΩ最小絶縁抵抗が備わっており、-40°C～+125°C温度範囲で動作します。ICM1812コモンモードインピーダンスの範囲は、10MHz で10Ω～84Ω（typ.）、100MHz で80Ω～800Ω（typ.）です。RoHS準拠、無鉛、ハロゲンフリーで、4.5mm x 3.2mm x 2.8mmの SMDパッケージに収められています。バッテリ駆動デバイス、LCD、ノイズ抑制とフィルタリング、照明ドライバ、DC/DC電源用に最適です。
特徴
- 巻線フェライトコモンモードチョーク
- （最小）絶縁抵抗：10MΩ
- コモンモードインピーダンス
- 10MHzで10Ω～84Ω（typ.）
- 100MHzで80Ω～800Ω（typ.）
- 4.5mm x 3.2mm x 2.8mm SMDパッケージ
- 動作温度範囲：-40°C～+125°C
- RoHS準拠
- リードフリー、ハロゲンフリー
アプリケーション
- DC/DC電源
- LCD
- ノイズ抑制とフィルタリング
- 照明ドライバ
- バッテリ駆動デバイス

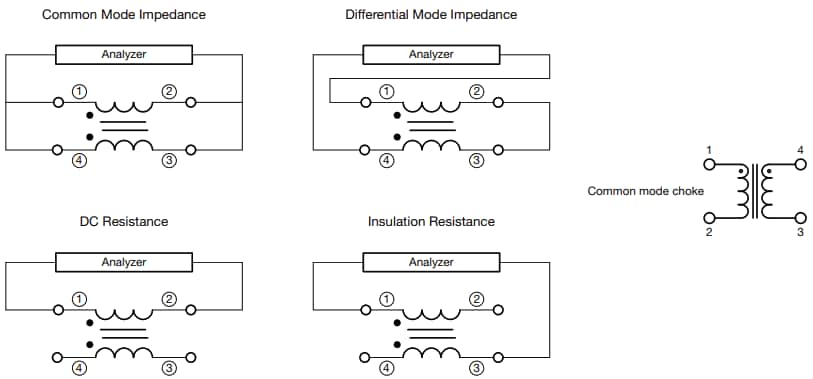

回路図

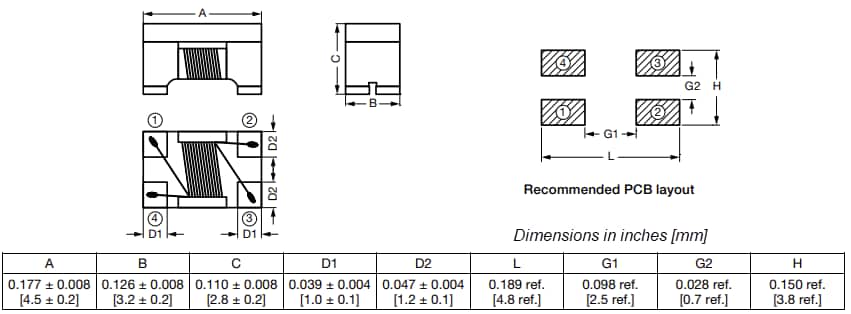

寸法
