Vishay / Dale IHLD2525GG-A1 SMDパワーインダクタ
Vishay / Dale IHLD2525GG-A1SMDパワーインダクタは、高電流、車載グレードのデュアルインダクタで、線形飽和により信号歪みを低減します。飽和することなく高い過渡電流スパイクを処理し、インダクタ間のクロストークを抑えるためにカップリングが低く、複合構造によりバズノイズが非常に低くなっています。 IHLD2525GG-A1インダクタは、コア材料の改善された線形磁化を実現しており、全高調波歪み（THD）の形成を低減します。ギャップフェライトインダクタと比較してフラックス漏れを最小限に抑える磁気シールド複合構造が特徴です。
IHLD2525GG-A1インダクタはその最適化された設計により、高品質サウンドと低い信号歪みを実現しています。RoHSに準拠しており、寸法7.80mm x 7.26mm x 7.39mmの2-in-1パッケージに収められています。代表的なアプリケーションには、Class Dオーディオアンプと多相コンバータがあります。
特徴
- 自動車用AEC-Q200認定
- 1つのパッケージに収められた2つのインダクタでボードスペースと組み立て時間を節約
- コア材質の改善されたリニア磁化によって、全高調波歪み（THD）の形成を低減
- インダクタは、直列、並列で接続、または単独動作が可能
- 磁気シールド複合構造によって、ギャップフェライトインダクタと比較してフラックスリークを最小化
- 最適化された設計によって、高品質サウンドと低信号歪みを実現
- インダクタ間の最小クロストーク向け低カップリング
- 飽和せずに大過渡電流スパイクを処理
- 複合構造による超低バズノイズ
- サイズ: 7.80mm x 7.26mm x 7.39mm
- RoHS準拠
アプリケーション
- クラスDオーディオアンプ
- 多相コンバータ

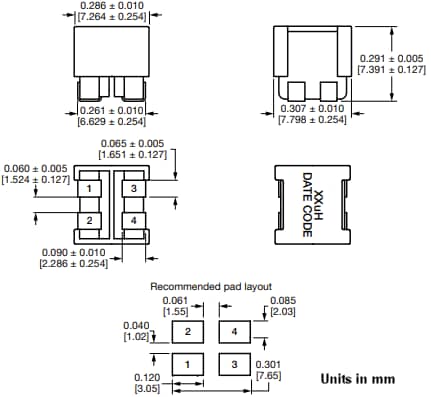

寸法図
スキーム図
View Results ( 5 ) Page
| 部品番号 | インダクタンス - 直列 | 最大 DC 電流 | 最大 DC 抵抗 | 公差 |
|---|---|---|---|---|
| IHLD2525GGER100MA1 | 10 uH | 3.7 A | 90.9 mOhms | 20 % |
| IHLD2525GGER150MA1 | 15 uH | 3 A | 125 mOhms | 20 % |
| IHLD2525GGER3R3MA1 | 3.3 uH | 6.5 A | 28.5 mOhms | 20 % |
| IHLD2525GGER4R7MA1 | 4.7 uH | 5.5 A | 39.6 mOhms | 20 % |
| IHLD2525GGER5R6MA1 | 5.6 uH | 5 A | 50.3 mOhms | 20 % |
公開: 2024-10-30
| 更新済み: 2024-12-03
