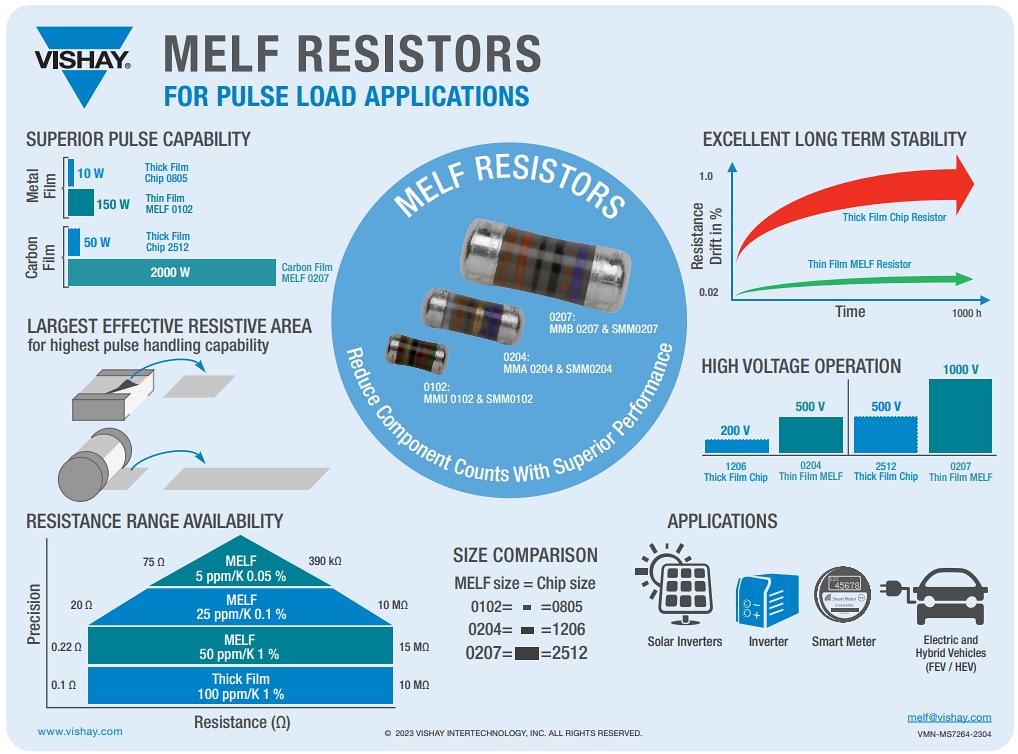

Vishay MMx精密シリーズMELF抵抗器

Vishay MMx緻密シリーズMELF抵抗器は、先進技術を取り入れた緻密な薄膜のMELF抵抗器です。業務用製品に求められる確固たる信頼性のみならず、高い緻密性と安定性も兼ね備えています。これらはAEC-Q200の必要条件を満たし、先進の金属皮膜技術を採用し、パルス負荷耐量に関して優れた耐硫化抵抗器です。 Vishay MMx精密シリーズMELF抵抗器は、産業用および医療用電子機器の他、テストや計測機器といった分野のアプリケーションにも最適です。

特徴

EN 140401-803の国際標準に従ってテスト済み
AEC-Q200準拠
先進の金属皮膜技術

長期信頼性により、優れた最大抵抗値変化（0.05）をもたらす
パルス負荷耐量に関して優れている
耐硫化抵抗器

アプリケーション

車載用
産業/電力
照明
医療機器
電力計

電源
ソーラーインバータ
電気通信
試験と計測機器

仕様

+125°C許容フィルム温度
動作温度範囲：-55°C～+125°C
メトリックサイズコード
- MMU 0102: RC2211M
- MMA 0204：RC3715M
- MMB 0207: RC6123M
抵抗範囲
- MMU 0102: 22Ω～332kΩ
- MMA 0204: 10Ω～5.11MΩ
- MMB 0207: 15Ω～10MΩ
抵抗値許容差
- MMU 0102: ±0.5%、±0.25%、±0.1%
- MMA 0204: ±0.5%、±0.25%、±0.1%
- MMB 0207: ±0.25%、±0.1%

温度係数
- MMU 0102: ±25ppm/K、±15ppm/K
- MMA 0204: ±25ppm/K、±15ppm/K
- MMB 0207: ±25ppm/K、±15ppm/K
定格損失、P₇₀
- MMU 0102: 0.2W
- MMA 0204: 0.25W
- MMB 0207: 0.4W
動作電圧、U_max AC_RMS/DC
- MMU 0102: 150V
- MMA 0204：200V
- MMB 0207: 350V
