Vishay / Thin Film THJP ThermaWick™サーマルジャンパSMDチップ
Vishay/Thin Film THJP ThermaWick™ 熱ジャンパ表面実装(SMD) チップは、デバイスの電気絶縁を維持しながら接地板またはヒートシンクに電気的に絶縁された熱伝導経路を提供するように設計されています。Vishay/Thin Film THJP ThermaWick熱ジャンパSMDチップは、窒化アルミニウム基板で構築されており、錫/鉛および無鉛ラップアラウンド終端スタイルになっています。THJP熱ジャンパSMDチップの低容量によって、高周波および熱ラダーアプリケーションにとって優れた選択です。
特徴
- 電気絶縁された熱導体
- 高熱伝導性AlN基板（170W/m°K）
- 電気絶縁された終端
- 低容量
- 錫/鉛または鉛フリーのラップ終端でご用意あり
アプリケーション
- 電源とコンバータ
- RFアンプ
- シンセサイザ
- スイッチモード電源
- ピンとレーザーダイオード
- フィルタ
仕様
- 熱抵抗 (°C/W)
- 14 (0603)
- 4 (0612)
- 13 (0805)
- 15 (1206)
- 4 (1225)
- 15 (2512)
- 熱伝導率 (mW/°C)
- 70 (0603)
- 259 (0612)
- 77 (0805)
- 65 (1206)
- 259 (1225)
- 65 (2512)
- 寄生キャパシタンス (pF)
- 0.07 (0603)
- 0.26 (0612)
- 0.15 (0805)
- 0.07 (1206)
- 0.26 (1225)
- 0.07(2512)
インフォグラフィック
Vishayの利点とそれが重要な理由

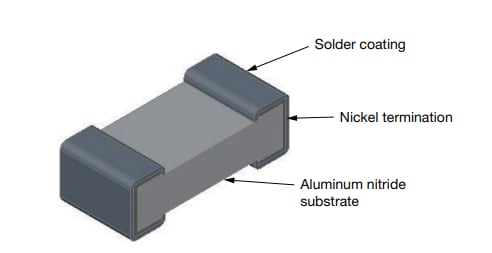

構造
熱伝導デモ
その他の資料
公開: 2020-01-22
| 更新済み: 2024-09-20
