Vishay Semiconductors VGSOT ESD保護ダイオード

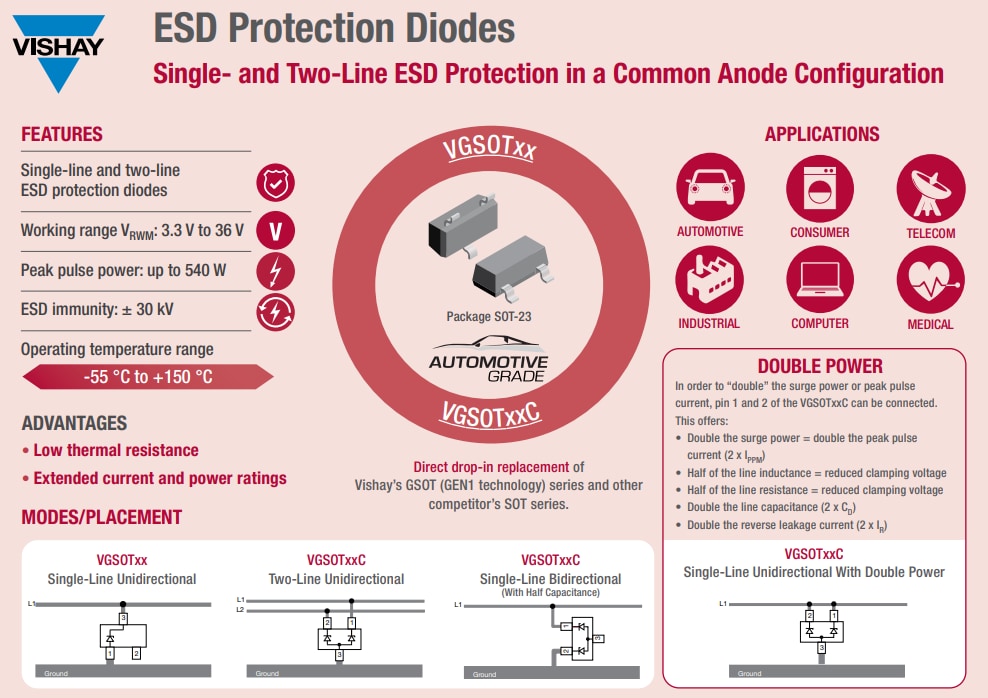

Vishay Semiconductors VGSOT ESD保護ダイオードには、低熱抵抗および拡張電流・電力定格が備わっています。このダイオードは、単線および2線ESD保護を実現しており、標準アノード構成になっています。Vishay Semiconductors VGSOTダイオードには、3.3V ～ 36Vの作動範囲および ±30kV ESD耐性があります。VGSOダイオードは、SOT-23パッケージでご用意があり、-55°C～ +150°Cの動作温度範囲が備わっています。
特徴
- シングルライン単方向ESD保護ダイオード
- ESDイミュニティIEC 61000-4-2およびISO 10605
- ±30kV (接触放電)
- ±30kV (空中放電)
- AEC-Q101、人体モデル、class H3Bに準じた>8kV ESD機能
- e3 - Sn
- AEC-Q101準拠で利用可能
アプリケーション
- 自動車
- 消費者
- 産業
- AMS（航空、ミリタリー、宇宙）
- 電気通信機器
- 医療用
仕様
- 逆破壊電圧: 4V～47V
- 逆スタンドオフ電圧: 3.3V ~ 36V
- 400W～540W PPPM (8μs/20μs)
- 44W PPPM (10μs x 1000μs)
- ±30kV ESD耐性
- 動作温度:-55°C～+150°C
- 単極性
- パッケージ SOT-23
- 単一の回路構成
関連のあるダイオード
Vishay Semiconductors 車載用TVS/ESDダイオード
AEC-Q101認定デバイスで、ポータブル電子機器を対象とした高サージ能力を実現しています。
Vishay TVSおよびESD保護ダイオード
ダイオードベースの回路保護製品で、あらゆる電気システムから守ります。

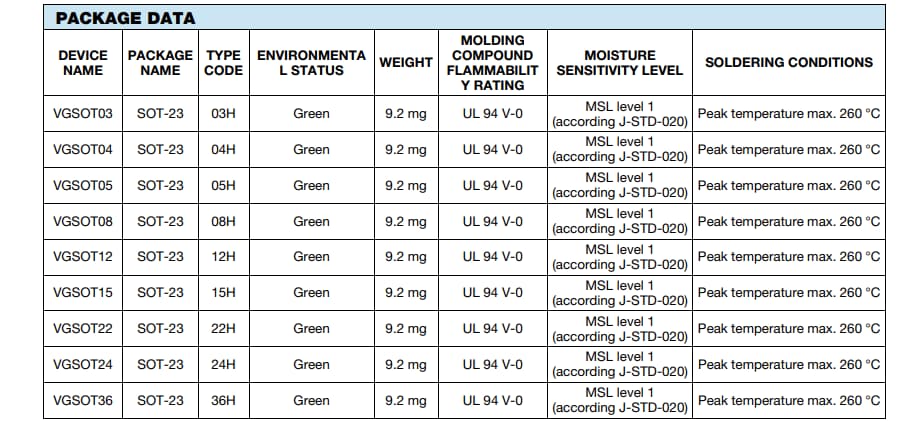

パッケージデータ
データシート

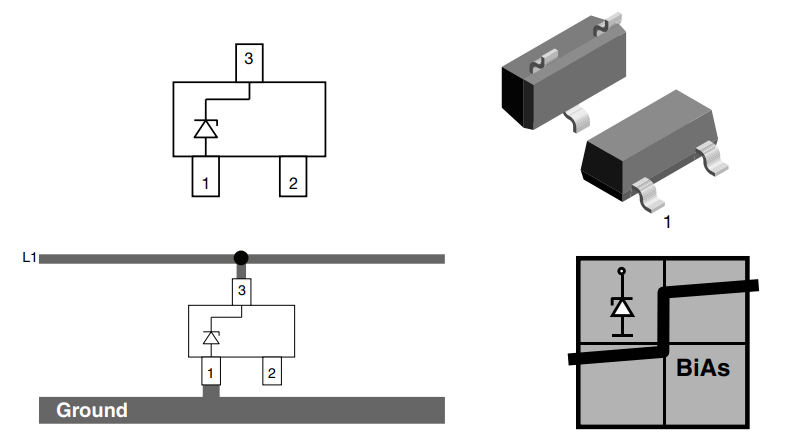

パッケージのスタイル
公開: 2025-03-11
| 更新済み: 2025-03-17
