Vishay Semiconductors VIA0050DD絶縁アンプ
Vishay Semiconductors VIA0050DD 絶縁アンプは、高性能な差動出力アンプで、シャントベースの電流検出に最適です。このアンプは、標準0.15μV/°Cの低いオフセットドリフト、標準15ppm/°Cの低いゲインドリフトを持ち、温度範囲全体での良好な精度を確保します。VIA0050DDは、100kV/μsの極めて優れたCMTIを備え、ノイズの多い環境下でも正確な測定を実現します。この絶縁アンプは、ハロゲンフリー、鉛フリー、RoHS準拠です。VIA0050DDアンプは、モータ制御、電源、風力エネルギー貯蔵システム、充電ステーション、EVパワートレイン、インバータ/コンバータにおける絶縁電流測定に最適です。
特徴
- 絶縁試験電圧：5000VRMS
- リニア入力電圧範囲：±50mV
- 固定ゲイン = 41
- ゲイン誤差とドリフト：
- 標準±0.05%、標準±15ppm/°C
- 低非直線性とドリフト：
- 最大±0.03%、標準±1ppm/°C
- 72dB SNR (標準BW = 100kHz)
- 250kHz 広帯域幅
- 100kV/μs (最小）高CMTI
- コモンモード過電圧検出機能を内蔵
- 動作温度範囲: -40°C～125°C
- ハロゲンフリー、リードフリー
- RoHS準拠
アプリケーション
- 絶縁電流測定：
- モーター制御アプリケーション
- 電源
- 太陽光および風力エネルギー貯蔵システム
- 充電ステーションとEVパワートレイン
- インバータとコンバータ
安全性
- UL
- cUL
- DIN EN 60747-5-5 (VDE 0884-5)
- CQC
ブロック図

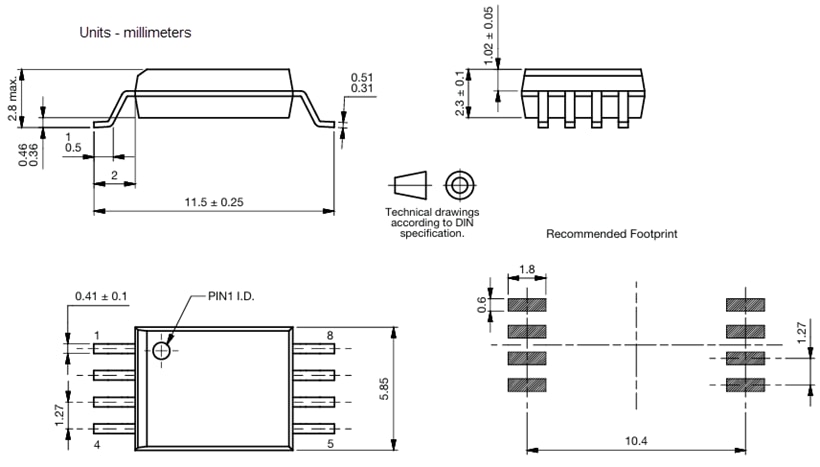

寸法
