Winbond W66BP6NB/W66CP2NQ SDRAM LPDDR4
Winbond W66BP6NB/W66CP2NQ SDRAM LPDDR4は、シングル ダイ パッケージ (SDP) 、またはデュアル ダイ パッケージ (DDP) と、コマンド/アドレス (CA)バスの2または4クロックアーキテクチャを提供します。LPDDR4は、CAバスの2クロックまたは4クロックのアーキテクチャを利用し、システム内の入力ピンの数を削減します。6ビットのCAバスには、コマンド、アドレス、バンク情報が含まれています。各コマンドは、1、2、4クロックのサイクルを使用し、この間、コマンド情報はクロックのポジティブエッジで転送されます。
シングル ダイ パッケージ（SDP）は、16Mb x 16DQ x 8バンク x 1チャネルを2Gb（2,147,483,648ビット）密度で提供します。デュアル ダイ パッケージ（DDP）は、16Mb x 16DQ x 8バンク x 2チャンネルを4Gb（4,294,967,296ビット）密度で提供します。
特徴
- VDD1 = 1.7V～1.95V
- VDD2/VDDQ = 1.06V～1.17V
- x16/x32のデータ幅
- 最大2133MHzのクロックレート
- 最大4267Mbpsのデータレート
- 同時動作用の8つの内部バンク
- 16nプリフェッチ動作
- LVSTL_11インターフェイス
- バースト長16、32、On-The-Fly 16または32
- シーケンシャルバーストタイプ
- プログラマブルドライバ強度
- ダブルクロックエッジでのコード化されたコマンド入力
- CAバスにおけるシングルデータレートアーキテクチャ
- DQピンにおけるダブルデータレートアーキテクチャ
- 差動クロック入力
- 双方向差動データストローブ
- 入力クロック停止と周波数変更
- オンダイ終端（ODT）
- 書込レベリング・サポート
- プログラマブル読取および書込レイテンシ（RL/WL）
- CAトレーニングサポート
- DQ-DQSトレーニング
- 更新機能：
- 自動更新（バンクごと/全バンク）
- 部分的なアレイのセルフ更新
- 自動温度補償セルフ更新
- パッケージ後の修理
- 目標の行の更新モード
- 高速周波数切り替えのための周波数セットポイント
- 書き込みマスクとデータバス反転（DBI）をサポート
- 接続テストのバウンダリスキャンをサポート
- WFBGA 200ボール（10mm x 14.5mm2）パッケージ
- 動作温度範囲：-40°C≤ TCASE ≤105°C

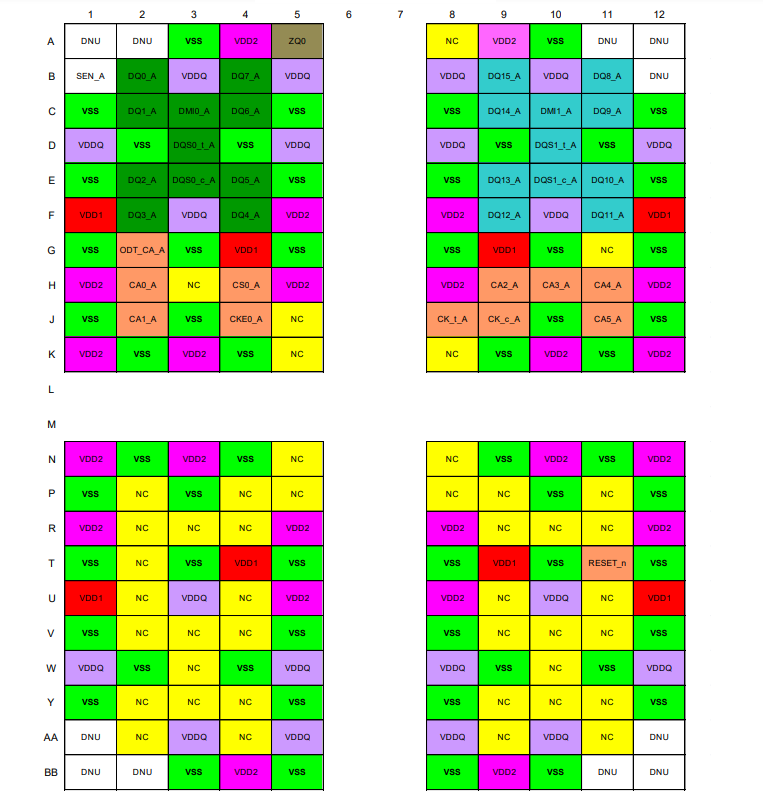

ボール割当

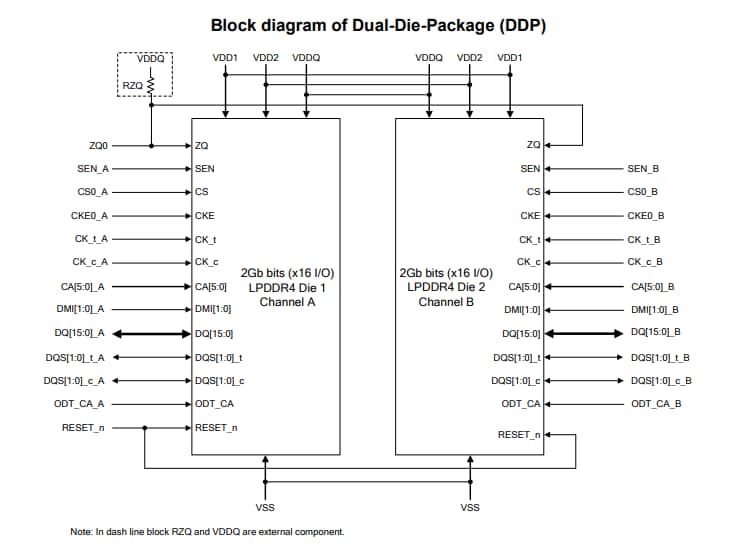

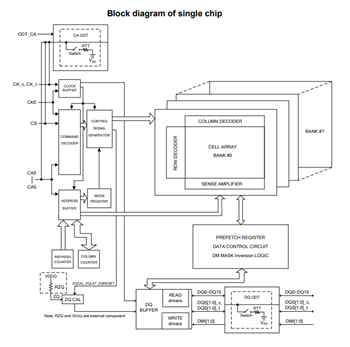

ブロック図
