Wolfspeed KIT-CRD-CIL12N-FMC WolfPACK FM3 6パック評価ボード

Wolfspeed KIT-CRD-CIL12N-FMC WolfPACK™ FM3 6パックモジュール・ダイナミック評価ボードは、WolfPACK SiCベースの電力モジュール用に設計されています。WolfPACK SiCベースの電力モジュールは簡単であり、きれいで安定した電力をエネルギー変換システムに提供するように設計されています。これらのモジュールはパッケージでの損失が非常に低く、さらに大規模なオートメーションや製造に極めて適しています。

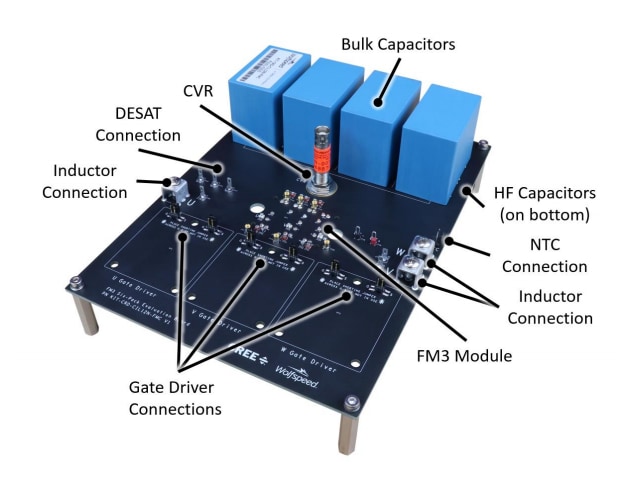

Wolfspeed KIT-CRD-CIL12N-FMC WolfPACK評価ボードは、バルクコンデンサ、高周波コンデンサ、電流表示抵抗器 (CVR) による高帯域幅電流測定、標準テストポイント付きKelvin高周波ドレイン‐ソース電圧測定ポイント、インダクタ用の接続ポイントで構成されています。ゲートドライバの接続は6パックモジュールの各位相レッグに分割されており、ジャンパを使用して未使用のスイッチ位置をオフにできます。
