Würth Elektronik Qiワイヤレス電力充電コイル
Würth Elektronik Qiワイヤレス電力充電コイル（WE-WPCC）は、誘導結合を介して電力をワイヤレスで転送できます。これらの充電コイルとレシーバは、Qi規格の20Wを超過しており、最大200Wを処理する能力がある多くのコイルが備わっています。Qiワイヤレスコイルには、送信コイルと受信コイルが装備されています。これらのコイルは、誘導結合されており、送信コイルでのAC電流によって受信コイルに電圧を誘導する磁界が生成されます。Qiワイヤレス充電コイルは、バイファイラ巻ではなくリッツ線で巻線されており、最低のDCRと最高のQ値が備わった際立った性能が備わっています。これらの送受信コイルを一緒に使用すると、最大93%の効率性を達成できます。
特徴
- Qi規格に準拠
- 市場で使用されている最高Q値が備わっているリッツ線
- 最大20W（規格外で最大200W）に適用可能
- 高透磁率のシールド
- 充電フラックスを機密部品またはバッテリに結合しないようにキャンセル
- 信頼性の高い構造
- ポットコア構造により、設計における浮遊磁界を制限
アプリケーション
- ウェアラブル
- エネルギー、ガス、水、スマートメータ
- ホームおよびビルディングオートメーション:
- アクセス、光、気候、リモート制御
- アラームおよびセキュリティシステム
- ヘルスとフィットネス:
- ポータブル医療機器およびリモート診断
- クリーンエリアで使用されるポータブルデバイス
- スマートアクセサリ
- 消費者製品:
- デジタルカメラ、ベビーフォン、無線通信機、リモコン、スマートフォンスリーブ、防水製品
- 物理的接続の使用が危険となる爆発に敏感なエリア
ビデオ

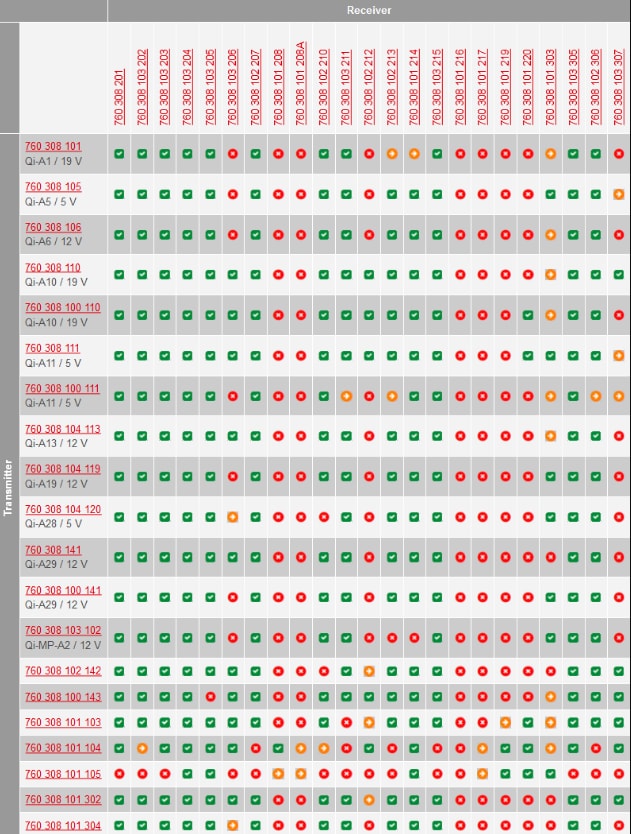

セレクタガイド

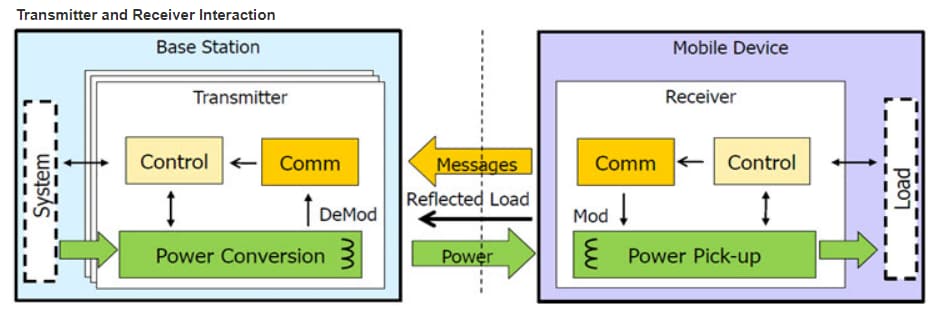

トランスミッタとレシーバの相互作用
関連製品
Würth Elektronik 760308101208A Qiワイヤレスパワー充電コイル
高インダクタンス、高Q値、高DCRが特徴です。
Würth Elektronik 760308103102 Qiワイヤレスパワー充電コイル
最大200Wが必要なアプリケーションに適しており、ウェアラブルおよびモバイル機器の充電用ソリューションです。
