Würth Elektronik イーサネットソリューション

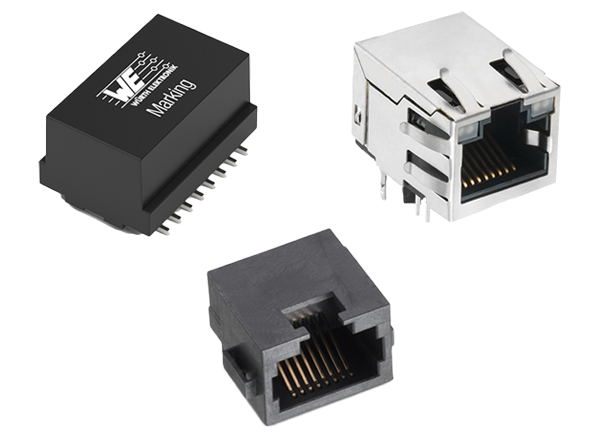

W ü rth Elektronikは、LANトランスおよびモジュラジャックコネクタをはじめとする複数のイーサネットソリューションを提供しています。WE-LANトランスシリーズは、各チャンネルに少なくとも1つのトランスと1つのコモンモードチョークを用いて設計されています。LANトランスのポートフォリオは、最大150Wのパワーオーバーイーサネット（PoE）および最大1Gbit/sのスピードが備わったWE-LANシリーズ、最大150Wの4ペアで10G Base-TとPoE（+）が搭載されたWE-LAN 10Gシリーズ、最大1Gbit/sのイーサネット速度で完全に自動化されたプロセスによって製造されたWE-LAN AQシリーズで構成されています。

Würth Elektronikは、ローカルデータ通信に最適なWR-MJモジュラジャックコネクタも提供しています。WR-MJシリーズは、垂直、水平、45 °、47.5 °方向のプラスチックからシールドバージョンまで、さまざまな種類でご用意があります。ジャックの設計はFCC規制に準拠しており、IEEEのIEEE 802.3u、802.3z（8P8C-RJ45）、IEEE 802.3af、802.3at（8P8C-RJ45）に準拠したPoEとの互換性があります。

もう1つのWürth Elektronikソリューションは、WE-RJ45 LANトランス・シリーズで、統合トランス/コモンモードチョークが搭載されたRJ45コネクタで構築されています。WE-RJ45トランスは、複数の構成、THTまたはSMT、LEDあり/なしでご用意があります。WE-RJ45 LANシリーズは、PoE最大50Wおよび速度最大10Gbit/sが特徴です。

特徴

WR-MJモジュラジャックコネクタ
- FCC規制に準拠したジャック設計、すべてのFCCプラグに嵌合
- 4P4C、6P2C、6P4C、8P8C構成
- 最大2x6のスタッキング
- イーサネット、Cat 3、Cat 5、Cat 6、Cat 6a
- イーサネットプロトコル（8P8C-RJ45）用のディスクリートソリューション
- より小さなフットプリント
- プリント基板設計における高い柔軟性
- THR互換性
- 潜在的に良好なクロストーク性能
WE-RJ45 LANトランス
- RJ45コネクタ（統合トランス/コモンモードチョーク搭載）
- PoE最大50W、速度最大10Gbit/s
- SMTおよびTHT
- 規格に準拠：IEEE 802.3u、IEEE 802.3ab、IEEE 802.3af、IEEE 802.3at、IEE 802.3bt
- NiZnコアの追加によりコモンモード除去（CMRR）が向上

LANトランス
- IEEE 802.3規格に準拠：802.3af、802.3u、802.3ab、802.3at、802.3bt、802.3an
- SMT
- インダクタンス：120µH～350µH
- 巻数比：1:1 ±2%
- 標準-1.1dB の挿入損失（1MHz～100MHz）
- 標準-38dBのクロストーク（1MHz～100MHz）
- リターン損失
  - 最小-18dB 30MHz
  - 最小-14dB 60MHz
  - 最小-12dB 80MHz
  - 最小-10dB 100MHz
  - 標準-38dB 差動コモンモード除去（1MHz～100MHz）

製品概要

WE-LANトランス - IEEE規格に完全に準拠しており、長寿命のための堅牢な内部レイアウトで設計されています。これらの表面実装デバイスには、最高+125°Cまでの拡張温度範囲が備わっており、産業用イーサネットシステムと互換性があります。

WR-MJモジュラコネクタ - ローカルデータ通信、特にローカルエリアネットワーク（LAN）アプリケーション用に設計されています。Würth Elektronik WR-MJモジュラジャックには、イーサネットおよびその他の通信規格に準拠した広範なコネクタタイプがあります。

WE-RJ45 LANトランス - 統合磁気が備わったRJ45ジャックは、イーサネットインターフェイスのための優れた性能とEMIシールディングを実現しています。これらの磁気的にEMIシールドされたRJ45イーサネットジャックには、PoE/PoE +機能あり/なしで10/100/1000BaseT～最大10Gbの性能速度が備わっています。
