Würth Elektronik FISMシリーズ固定絶縁モジュール

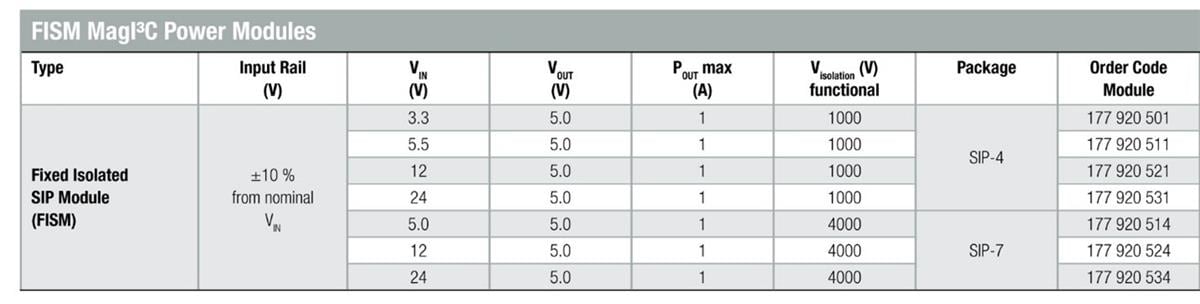

Wurth Electronics MagI³C FISMシリーズ固定絶縁モジュールは、シンプルな設計および絶縁スタンドアロンソリューションを提供します。このモジュールは、SIP-4（1kV）およびSIP-7（4kV）の2つの異なるパッケージサイズでのご用意があります。このシリーズは、動作用の外付け部品が不要で、標準で79%～80%の効率を達成します。FISMモジュールには、スイッチング電力段、制御回路、トランス、コンデンサがすべて1つのパッケージに組み込まれています。
特徴
- 最もシンプルな設計（トランス設計ノウハウが不必要）
- 簡単な製造とプロトタイピングのためのリード付きスルーホールパッケージ
- スタンドアロンソリューション（CINとCOUT統合、外付け部品なし）
- 過電圧保護用のシンプルな機能絶縁で、信号経路またはセンサシステムにおけるグランドループ、グランドシフト、ノイズを回避
- 業界標準パッケージとピン構成
- 低伝導率および低放射EMI（EN55022 Class Bに準拠）
- UL60950認証済
アプリケーション
- データアクイジション
- 試験および測定システム
- インターフェイスとマイクロコントローラ供給
- 産業用制御装置
ビデオ
Power Modules
Additional Resources
Related Solutions
Würth Elektronik Magl³Cモジュールソリューション
低背で使い勝手の良いDC/DCコンバータならびに対応する評価ボードが特徴です。
