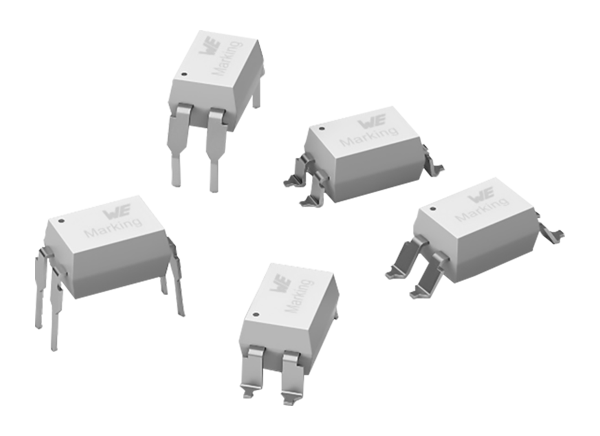

Würth Elektronik フォトカプラDarlington LED
Würth Elektronik オプトカプラ ダーリントン LED は、高い絶縁電圧と内部絶縁の優れた安定性を特徴としています。また、これらのLEDは、入力側に赤外線（IR）LED、出力側にダーリントントランジスタを搭載したオプトカプラを採用しています。フォトカプラDarlington LEDは、さまざまなリードフレームのオプションがあるDIP4パッケージ、およびSOP4パッケージサイズでご用意があり、プログラマブルロジックコントローラ、電話、計測機器、シーケンスコントローラの各アプリケーションに使用します。
特徴
- 高絶縁電圧
- 内部絶縁の優れた安定性
- RoHS準拠（2011/65/EUおよび2015/863）
- フル稼働時の安定した電流伝達率（CTR）
- さまざまなリードフレームオプション
- パッケージオプション
- DIP 4
- SOP 4
アプリケーション
- プログラマブルロジックコントローラ
- 電話 / FAX
- シーケンスコントローラ
- 測定計器
- 自動販売機
仕様
- 順方向電流：60mA（IF= 1mA、VCE=2V時）
- 7500% ~ 15000% の最大 CTR範囲
- コレクタ - エミッタ電圧範囲：40V〜350V（IF= 1mA、VCE=2 V時）
- 動作温度範囲: -55°C～+110°C
- 200mWの 電力損失
- 順方向電圧：1.4V（IF= 10mA時）

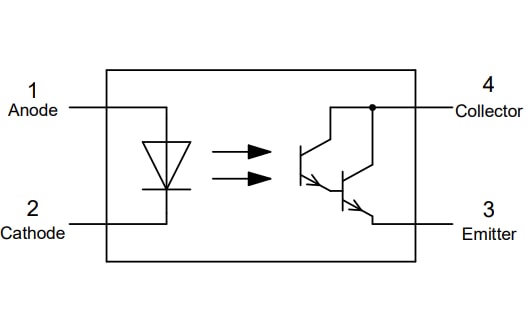

スキーム図

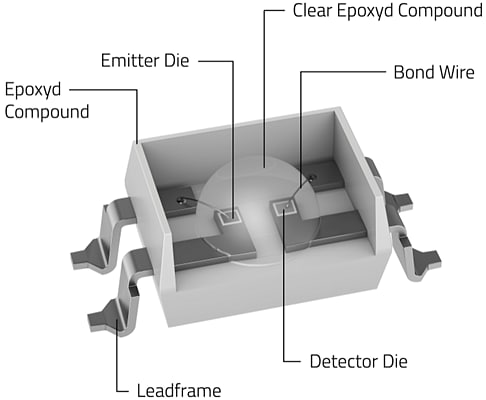

フォトカプラ
