AMD / Xilinx Zynq®-7000 SoC 第1世代アーキテクチャ
Xilinx Zynq®-7000 SoC 第1世代アーキテクチャによって、従来のASICおよびSoCのユーザーに、完全にプログラマブルな代替製品を提供しながら、柔軟性に富んだプラットフォームで新しいソリューションを開始することができます。デュアルコア（Zynq-7000）およびシングルコア（Zynq-7000S）のCortex-A9構成でご用意があるARM® Cortex™-A9プロセッサは、1ワット当たりの性能が28nmの統合されたプログラマブルロジックを提供します。これにより、個別プロセッサとFPGAシステムのロジックを超える電力と性能のレベルを達成します。これらの機能によって、Zynq-7000 SoCは、幅広い組み込みアプリケーションにとって最高のオプションとなります。アプリケーションには、スモール・セル用基地局、マルチカメラ運転支援システム、産業オートメーション用マシンビジョン、医療用内視鏡、および4K2KのウルトラHDTVなどがあります。
Zynq-7000 SoC第1世代アーキテクチャは、ワット当たりの性能と最大の設計の柔軟性に向けて最適化されています。デュアルコアARM Cortex-A9プロセッサは、7シリーズプログラマブルロジック(最大6.6Mのロジックセルおよび12.5Gb/sトランシーバ）を統合し、広範な組み込みアプリケーション向けに高度に差別化した設計を行うことができます。Zynq-7000s SoCは、Zynq-7000へのコスト最適化されたエントリーポイントであり、28nm Artix-7ベースのプログラマブルロジックを搭載した、シングルコアARM Cortex-A9プロセッサを備えています。Zynq-7000Sデバイスは、モータ制御および組み込みビジョンなどの産業用IoTアプリケーションに最適です。
Zynq-7000 SoCには、3000以上の相互接続のある処理システムに接続された統合済みのプログラマブルロジックで、マルチチップソリューションを超える最大100Gb/sのI/O帯域幅を提供します。Zynq-7000 SoCは、10種類のシングルコアまたはデュアルコアデバイスの選択を提供し、ソリューションの全ファミリに向けたスケーラブルなプラットフォームを可能にします。
特徴
- 画期的なARM® + FPGAアーキテクチャで差別化、分析、制御を実現
- 各種OS、ミドルウェア、スタック、アクセラレータ、IPエコシステム
- 複数レベルのハードウェアとソフトウェアのセキュリティ
- 統合によって実際のプログラマブルプラットフォームを提供
- 最適化したアーキテクチャによるシステムレベルでの性能
- 低システム消費電力を提供する設計
- 最も柔軟性に富んだスケーラブルなプラットフォームにより最大で最高のTTMの再使用が実現
- 業界をリードする設計ツール、C/C++、オープンCL設計の抽象化
- SW&HW設計ツール、SoM、デザインキット、リファレンス設計の大きな取り揃え
アプリケーション
- 多軸モータ制御
- マシンビジョン
- プログラマブルロジックコントローラ
- ADAS
- 医療用内視鏡
- 小型セルのベースバンド
- 業務用カメラ
- マシンビジョン
- キャリア・イーサネット・バックホール
- 多機能プリンタ
ビデオ

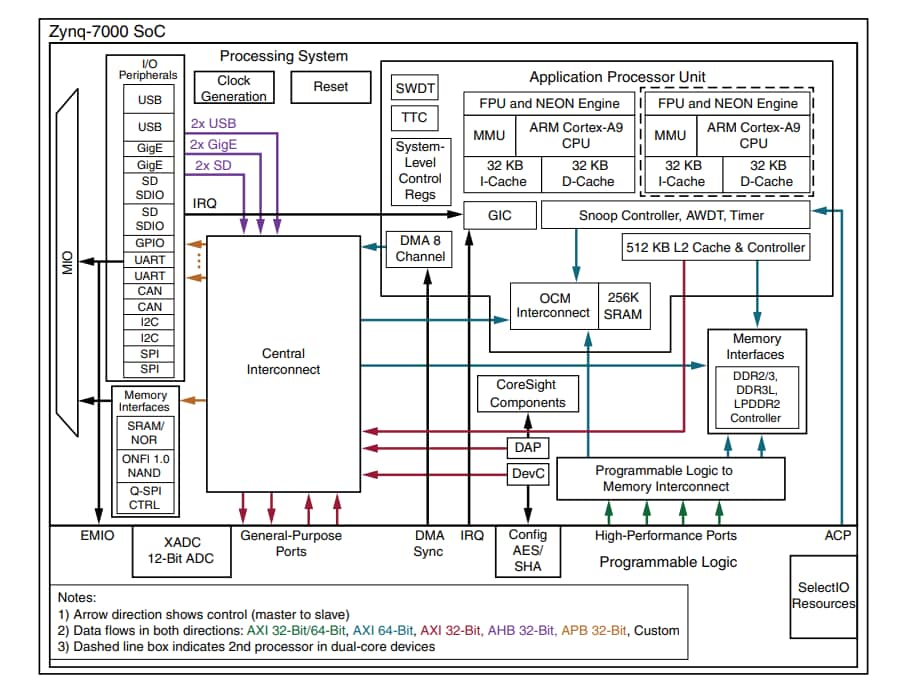

アーキテクチャの概要

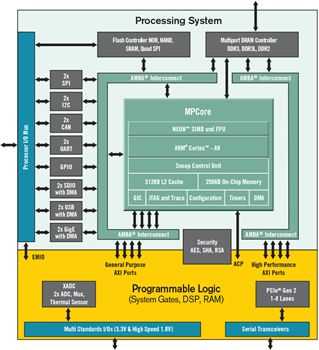

ブロック図
その他リソース
