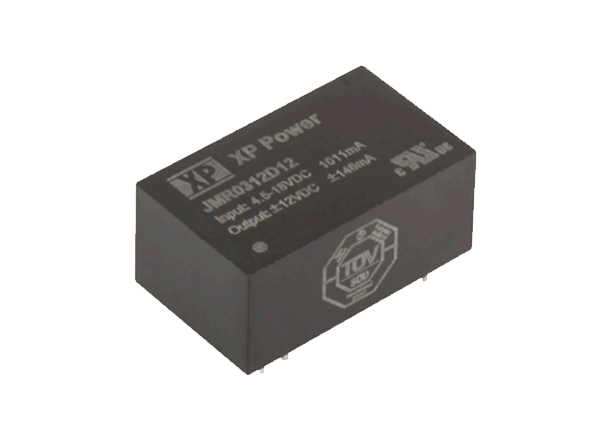

XP Power 3.5W医療用DIP16 DC/DCコンバータ
XP Power JMR03 3.5W医療用DIP16 DC/DCコンバータは、BFおよびCF定格アプリケーションで使用するように設計された超コンパクトなコンバータです。JMR03’の45%フットプリントをDIP24モジュールからDIP16モジュールに削減することで、顧客コンポーネントの PCB スペースを増やすことができます。4:1の広い入力範囲によって、柔軟に電源が選択できます。無負荷入力アイドル電流が低減されており、ポータブルバッテリアプリケーションでのランタイムがさらに長くなります。わずか2µ Aの低漏洩電流、5kV絶縁、700khrsの高MTBF、2x MOPPによって、JMR03は重要なアプリケーションに最適な選択です。JMR03 DC/DCコンバータには、医療機器の世界的な安全認証と、IEC 60601-1-2 Ed 4.0 EMC認証があります。一般的なアプリケーションには、呼吸療法、手術用ツール、酸素濃度計、歯科と化粧品 (Thuzzle）があります。
The JMR series from XP Power have worldwide medical approvals, 2 x MOPP 5kVAC reinforced isolation, and extremely low leakage currents. This benefits system designers with easy integration into a wide range of BF- and CF-rated medical applications, including imaging, patient monitoring, surgical equipment, patient treatment, and dentistry.
特徴
- 超小型DIP16パッケージ
- 4.5VDC ~ 18VDC 、9VDC ~ 36VDC 、18VDC ~ 75VDC の広い4:1の入力範囲
- シングル出力電圧：
- 5VDC 、12VDC 、15VDC
- ±12VDC および±15VDC デュアル出力電圧
- 2 x MOPPおよび2μA漏れ電流
- 250VAC RMS作動電圧が備わった強化絶縁5.0kV
- アイドル電流が非常に低い2.5mAリモートon/off
- IEC/ES/EN60601-1安全機関承認
- IEC 60601-1-2 Ed 4.0 EMC認証
- 自動リカバリによる連続短絡保護
- -40°C ~ 85°Cのフル負荷動作温度
アプリケーション
- 医療画像処理と診断
- 患者治療
- 患者モニタリング
- ポータブル計測機器
- 内視鏡検査画像処理
- 呼吸療法
- 浮腫セラピー
- 外科ロボット工学
- 薬物送達
- 酸素濃度計
- ウイルス検出
- 透析
仕様
- ±117mA ~ 700mA出力電流
- 最大84%の効率性
- 最大470μFの容量性負荷
- 寸法：24.4mm x 14.7mm x 10.8mm
- 入力電流
- 25mA ~ 60mA（無負荷）
- 89mA ~ 374mA（フル負荷）
