TDK ACTシリーズコモンモードフィルタとチョーク

TDK ACTシリーズコモンモードフィルタとチョーク

TDK ACTシリーズコモンモードフィルタおよびチョークは、高温に耐えるように設計されています。 これらのコモンモードフィルタは、-40～+150°C（ACT45B）または-55～+150°C（ACT1210）の動作温度範囲との互換性があり、高温との互換性が必要になる車両装置に使用できます。

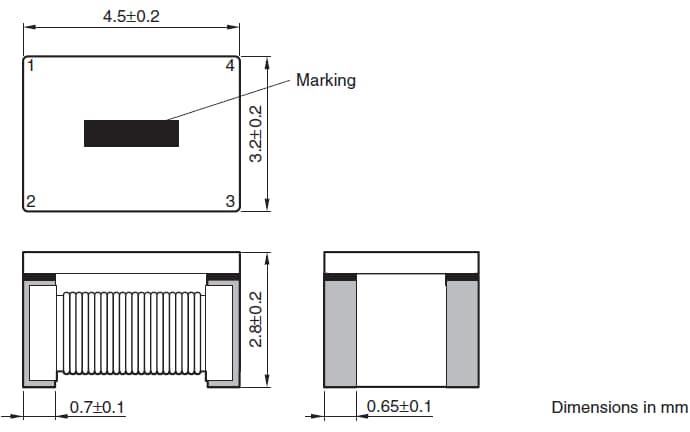

ACT45の機能
  • -40～+150°Cの動作温度範囲との互換性があるため、高温（ACT45B、ACT45R）との互換性が必要になる車両装置に使用可能
  • 取り付ける際、端子と巻取テープスプライス部が溶断しない
  • 独自の技術を使用しているFlexRay用ACT45Rは、100μHの高L値を維持しながら、DC抵抗を低減することでDCR < 2?="" @="">

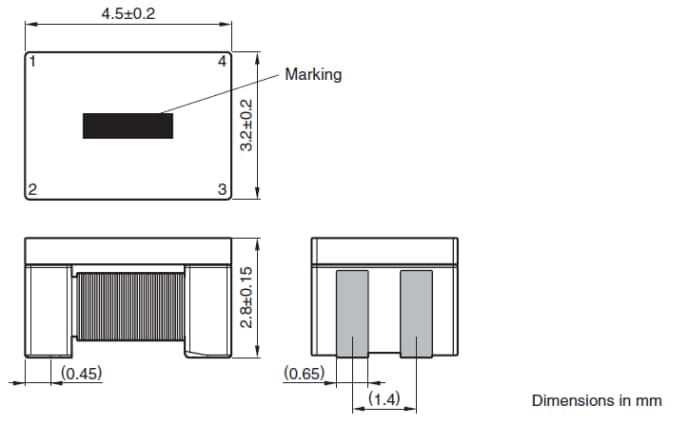

  • 独自の技術を使用しているイーサネット用ACT45Lは、200µHの高L値を維持しながら、より高いレベルのScd21モード変換特性を具現化できる製品です。

ACT45のアプリケーション
  • CANバス、モデム、ISDN（ACT45B）
  • イーサネットシステム（ACT45L）
  • FlexRayシステム（ACT45R）

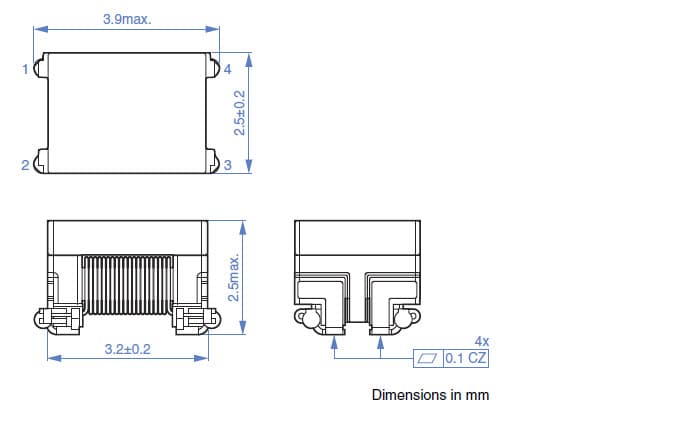

ACT1210の機能
  • コンパクトな製品（3225サイズ）で、その特性は従来の製品（ACT45B、ACT45R）と同等
  • -55°C～+150°Cの動作温度範囲との互換性あり

ACT1210のアプリケーション
  • CAN-BUS
  • FlexRayシステム

部品番号データシートインダクタンス最大DC電流最大DC抵抗長さ幅高さ
