Broadcom ACPL-K309T車載用太陽光発電ドライバ

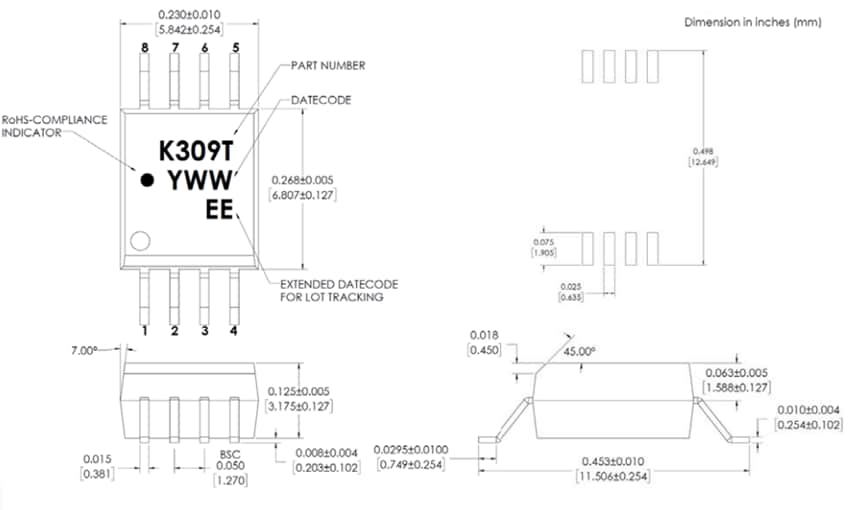

Broadcom ACPL-K309T 自動車太陽光発電ドライバは、高電圧MOSFET、およびIGBTをR²Coupler™ アイソレーションでのドライブ用に特別に設計されています。R²カプラ絶縁デバイスは、絶縁強化と信頼性を提供し、厳しい自動車、および高温産業用アプリケーションにおいて安全な信号絶縁を提供します。これらの太陽光発電ドライバは、標準的な表面実装プロセスとの互換性のあるストレッチSO-8パッケージで提供されます。ACPL-K309T太陽光発電ドライバは、ソリッドステートリレー、ハイサイド電力スイッチ制御、バッテリマネジメントシステム、バッテリ絶縁抵抗測定/漏れ検出に最適です。

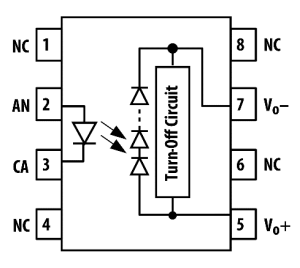

ACPL-K309T太陽光発電MOSFETドライバは、出力検出器回路に光学的に結合されたAlGaAs赤外線発光ダイオード（LED）入力段で構成されています。これらの太陽光発電ドライバは、-40°C〜125°Cの温度範囲で動作します。ACPL-K309T車載用太陽光発電ドライバの設計は、二次側バイアス供給を必要としません。

特徴

AEC-Q100試験ガイドラインに認定
車載温度範囲：-40°C〜125°C
絶縁二次電源なしで外部パワーMOSFET/IGBTを駆動
3mAの低 I_F ドライブ
オープン回路電圧：
- 標準14.3V（I_F = 10mA時）
短絡電流：
- 標準34μA（I_F = 10mA時）

高速スイッチング速度CL = 1nF（I_F = 10mA時）
- ターンオン時間: 0.26ms typical
- ターンオフ時間: 0.013ms typical
規制に関わる承認：
- UL/cUL 1577で、5k_VRMS1 分間保証
- IEC/EN 60747-5-5 V_IORM = 1,260V_PEAK
