API21550Q は、VDD の最大電源電圧 25 V で動作し、入力範囲は 3 V ~ 5.5 V です。API21550Q は、短い伝搬遅延と最小限のパルス幅歪みで、入力信号を出力ドライブ信号へ伝達するように設計されています。また、プログラム可能なデッドタイムによるシュートスルー保護を提供し、外部ディスエーブル機能がアプリケーションの柔軟性を高めます。統合された 14 ns デグリッチ・フィルタにより、ドライバはノイズ干渉の影響を受けにくくなります。
Diodes Inc. の API21550Q は、SO‑16W(Type CJ)パッケージで 5700 VRMS の強化絶縁を提供します。すべてのモデルは、125 V/ns 以上のコモンモード過渡耐性(CMTI)を達成できます。
特徴
- アイソレート・ハイサイド/ローサイド・ハーフブリッジ・ゲートドライバ
- 3 V ~ 5.5 V の入力側電源電圧 VCC
- 最大 4 A のピークソース出力および 6 A のピークシンク出力
- 125 V/ns を超えるコモンモード過渡耐性(CMTI)
- 最大 25 V の VDD 出力ドライブ電源
- 5V、8V、12V VDD UVLOオプション
- スイッチングパラメータ
- 代表値 40 ns の伝搬遅延
- 8ns最大遅延マッチング
- 7ns最大パルス幅歪み
- 最大 10 µs の VDD 立ち上がり遅延
- 絶縁壁の寿命>40年
- スルー保護と抵抗プログラマブルデッドタイム
- 統合デグリッチフィルタは14ns
- アクティブプルダウン機能
- 安全関連認定
- DIN EN IEC 60747‑17(VDE 0884‑17)に準拠した 8000 VPK(SO‑16W、Type CJ)
- UL 1577 に準拠した 1 分間の 5700 VRMS 絶縁(SO‑16W、Type CJ)
- GB4943.1に沿ったCQC認証
- AEC-Q100で品質評価済み、結果は以下のとおり
- デバイス温度グレード1
- 4kV HBM ESD
- 1.5kV CDM ESD
- SO-16W(タイプCJ)にパッケージ化
- −40 °C〜+125 °C の動作温度範囲
- リードフリー、RoHS準拠
- ハロゲンフリー、アンチモンフリーのグリーンデバイス
- AEC‑Q100 に適合し、PPAP に対応し、IATF 16949 認証施設で製造されています。
アプリケーション
- HEV/EV 向けオンボード充電器
- 自動車モータドライブ
- HEVおよびEVのインバータ制御
- 自動車用絶縁型 DC/DC コンバータ

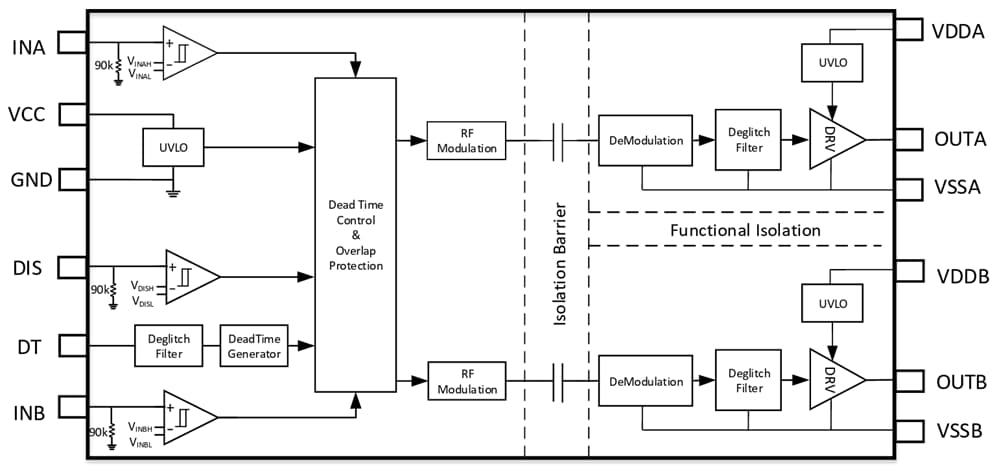

機能ブロック図
