Infineon Technologies AURIX™ TC275 Liteキット
Infineon Technologies AURIX™ TC275 Liteキットには、32ビット対応シングルチップAurix TriCore™ベースのマイクロコントローラAurix TC275がロードされています。AURIX TC275 32ビットTriCoreマイクロコントローラは、性能と安全性の観点から自動車業界のニーズを正確に満たすように設計されています。
Infineon Technologies AURIX TC275 Liteキットは、AURIX開発Studioをはじめとするさまざまな開発ツールと併用するように設計されています。AURIX開発スタジオは、Infineonの無料のEclipseベースのIDEまたはHitecs/PLS/InfineonのEclipseベースの「FreeEntryToolchain」です。
特徴
- Arduinoコネクタ
- Arduino ICSPコネクタ
- 電圧レギュレータ5V～3.3V
- オプションの0Ω抵抗（R39_opt/R40_opt 1210インペリアル）
- Arduinoコネクタ（デジタル）
- 20MHz水晶（AURIX™用）、12MHz水晶（OCDS用）
- Mikrobusコネクタ（WIFI/BLE用）
- Infineon CANトランシーバTLE9251VSJ & CANコネクタ
- ピンコネクタ X2
- パワーLED (D5)
- LEDs D1/D2（ADBUS7/4用）、LED3（ESR0信号（ローアクティブ）用）
- Arduinoピンコネクタ（電源とアナログ入力）
- ポテンショメータ（10kOhm）およびはんだ付け対応0Ω抵抗（0805インペリアルでR33）
- Micro USB（USB3.0を推奨）
- 10ピンDAPコネクタ
- リセットボタン
- Shield2GOコネクタ2本（Infineon Makerシールド用）
- EEPROM 1Kbit

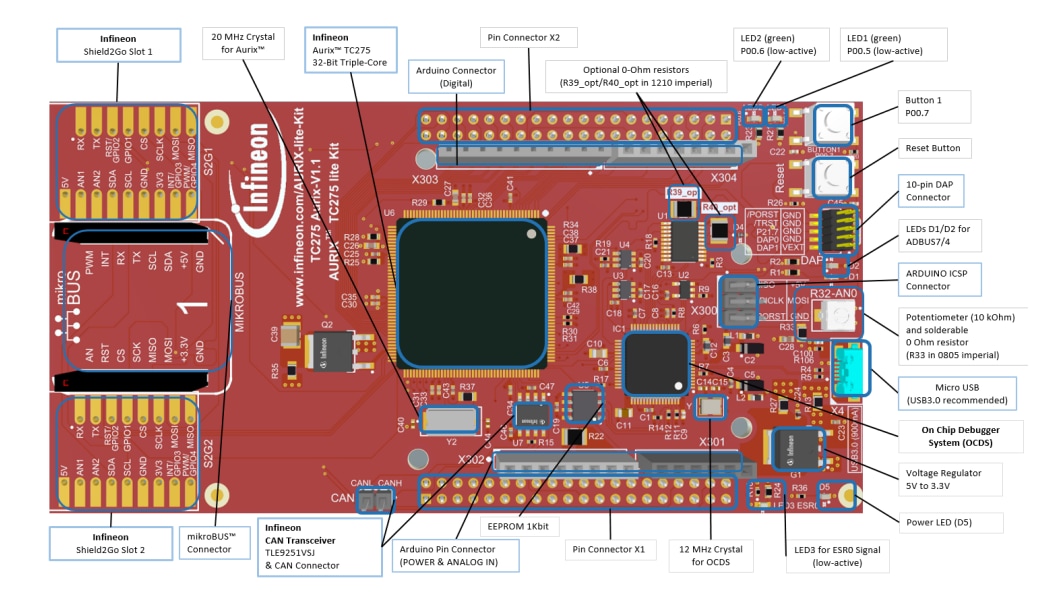

レイアウト
ブロック図
関連のあるマイクロコントローラ
Infineon Technologies AURIX TC27xT 32ビットTriCoreマイクロコントローラ
トリプルTriCore 200MHz MCUには、TriCore DSP機能と最大4MBフラッシュが搭載されており、ECC保護機能が備わっています。
公開: 2020-07-20
| 更新済み: 2024-11-07
