IXYS Sx02CSx Teccor® 1.25A高感度SCR
IXYS Sx02CSx Teccor® 1.25A高感度SCRは、加熱およびモータ速度制御をはじめとする位相制御アプリケーションを対象に、優れた単方向スイッチを実現しています。敏感なゲートSCRは、コイル、近接スイッチ、マイクロプロセッサのセンスによって提供される電流のマイクロアンペアで簡単にトリガできます。
一般的なアプリケーションは、ストロボライトとガスエンジンの点火を目的とした容量性放電システムです。電動工具、家庭用製品/褐色物、白物家電の制御が追加のアプリケーションに含まれています。
特徴
- RoHS準拠
- ガラス不動態化接合部
- 電圧能力最大800V
- 最大20Aまでのサージ能力
アプリケーション
- ストロボライトとガスエンジン点火用の容量性放電システム
- 電動工具、家庭用製品/褐色物、白物家電の制御
仕様
- 1.25A IT(RMS)
- 800V VDRM/VRRM
- 50～200uA IGT
- 60°C/W Rth(JC)

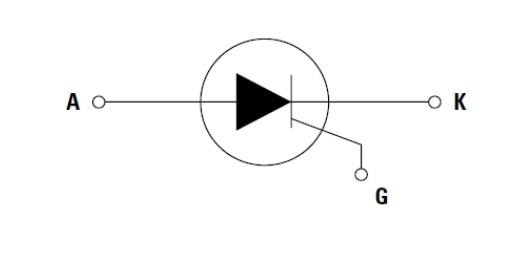

回路図

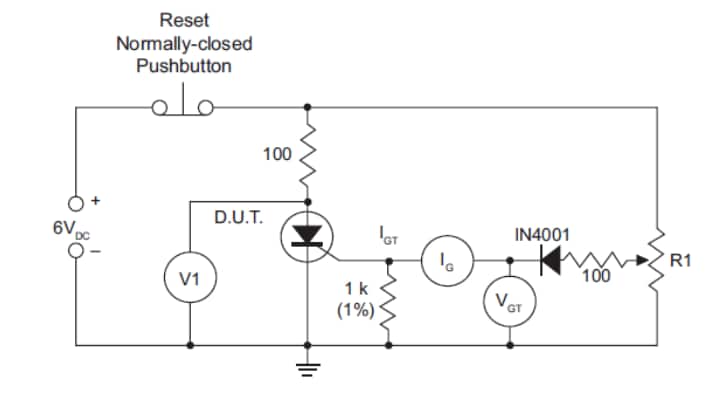

試験回路

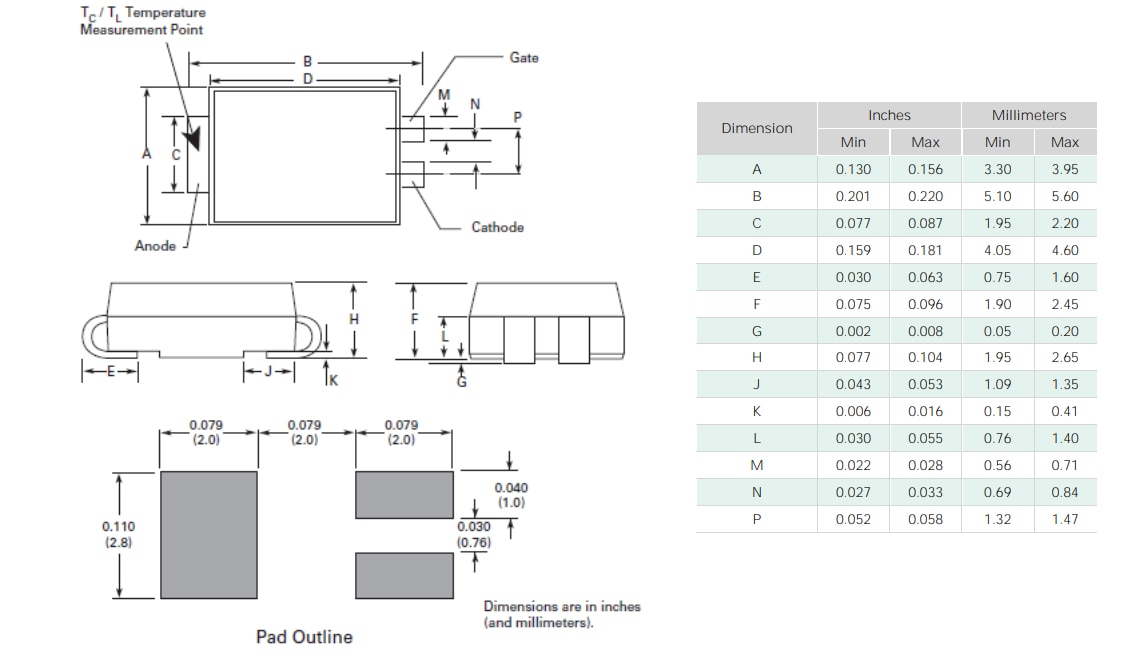

パッケージ寸法コンパック (Cパッケージ）
.png "機械図面 - IXYS Sx02CSx Teccor® 1.25A高感度SCR")
