STMicroelectronics EVSTDRIVEG600DMデモボード

STMicroelectronics EVSTDRIVEG600DMデモボードは、STDRIVEG600ゲートドライバをMDmesh™ DM2パワーMOSFETと組み合わせたハーフブリッジ・トポロジのリファレンス設計を実現しています。STDRIVEG600は、GaN(窒化ガリウム)eHEMT(エンハンスメントモード高電子移動度トランジスタ)またはNチャンネルパワーMOSFETを対象としたシングルチップ・ハーフブリッジ・ゲートドライバです。STDRIVEG600の高圧側は、最高600Vまでの電圧に耐えるように設計されており、最高500Vまでのバス電圧をともなう設計に適しています。

STMicroelectronics EVSTDRIVEG600DGデモボードには、SO-16パッケージにあらかじめ実装されたSTDRIVEG600、およびKelvinソースが搭載されたPowerFLAT™ 8x8 HVパッケージに収められたSTL33N60DM2 115mΩ600V MDmesh DM2パワーMOSFETが搭載されています。また、オンボード・プログラマブル・デッドタイム発生器および3.3Vリニア電圧レギュレータも特徴で、マイクロコントローラのような外付けロジックコントローラに給電できます。

別途の入力信号や単一のPWM信号、オプションの外付けブートストラップダイオード、VCC用の別途の電源、PVCC、あるいはBOOTの使用、およびピーク電流モードトポロジのための低圧側シャント抵抗器の使用な、ど最終アプリケーションに適合するようにボードをカスタマイズできるように予備のフットプリントがあります。

特徴

  • STDRIVEG600ゲートドライバに基づいたハーフブリッジトポロジ
  • STL33N60DM2 115mΩ600V MDmesh DM2パワーMOSFET
    • PowerFLAT HVパッケージ(Kelvinソース搭載)
  • ST715M33R 3.3V LDOリニアレギュレータ
  • HVバス(最高500V)
  • GaN VGS定格によって制限されている、4.75V~6.5V VCCゲートドライバ電源電圧
  • 独立した高圧側および低圧側のデッドタイム内でシングルPWM信号を変換するオンボード調整式デッドタイム発生器
  • 外部デッドタイムを活用したオプションの分離入力
  • 25°C/W接合部-周囲間熱抵抗(大電力トポロジ向け)
  • 高周波コネクタ(ゲートGaNパワートランジスタ監視用)
  • オプションの低圧側シャント
  • 50mm x 70mm FR-4 PCB
  • RoHS準拠

ドキュメント

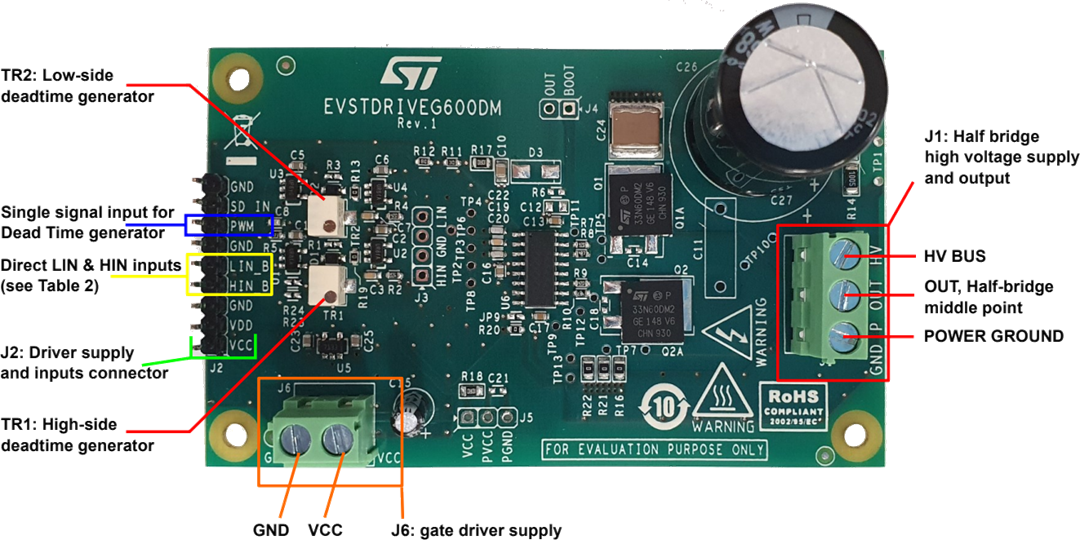

ボードレイアウト

STMicroelectronics EVSTDRIVEG600DMデモボード
公開: 2021-07-21 | 更新済み: 2022-03-11
