Texas Instruments TPS536C7EVM-051評価モジュール
Texas Instruments TPS536C7EVM-051評価モジュールは、TPS536C7コントローラの動作の評価に使用するように構成されています。TPS536C7コントローラは、デュアルチャンネル（12+0、11+1、または10+2相）、D-CAP+同期バックドライバレス制御で、PMBusインターフェイスが搭載されています。
TITPS536C7EVM-051評価モジュールは、CSD95490同期降圧 NexFET™スマート電力段デバイスを電力段として使用し、TPS536C7コントローラとCSD95410電力段の性能を評価するためのテストポイントを備えています。
特徴
- デュアル安定化大電流出力
- 最大位相12+0、11+1、10+2として構成可
- PmBus™インターフェイスから利用できるプログラマブル設定
- 出力電圧トリム
- 最高範囲内の出力電圧マージンレベル（高/低）
- UVLO保護閾値
- ソフトスタート・スルーレート
- デバイスの有効化と無効化
- 過電流警告と障害制限
- スイッチング周波数
- ブート電圧
- 入力と出力電圧、電流、電力、電力段温度の監視
- クリティカル波形をプロービングするための、利便性の高いテストポイント
アプリケーション
- 大電流ASICとFPGAのコアパワーを以下の機器に搭載
- 有線および無線ネットワーキング
- エンタープライズ・サーバとストレージ・ネットワーク
- テストおよび測定
- スマート・グリッド・インフラ
- 航空宇宙および防衛
- 商用電源

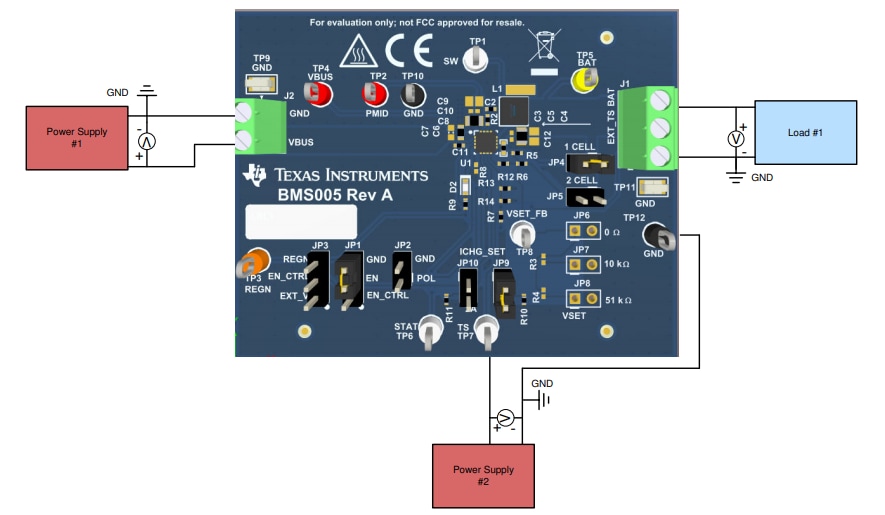

テストセットアップ

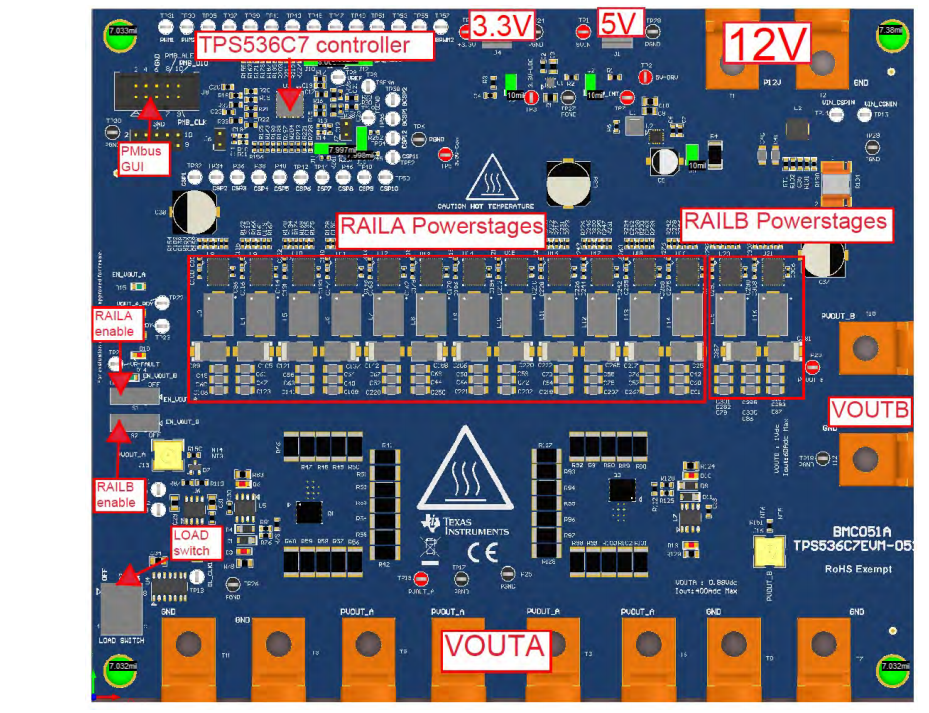

ボードレイアウト
