onsemi D2PAK-7Lパッケージ750V UJ4C/SC SIC FET

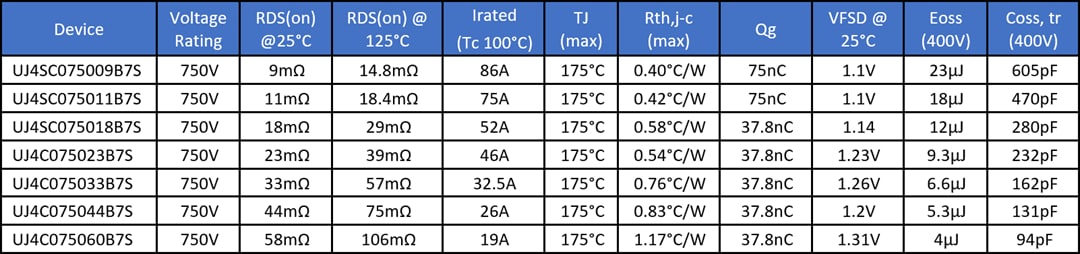

Onsemiの750V UJ4C/SC SIC FETは、D2PAK-7Lパッケージで提供され、オン抵抗は9mΩ〜60mΩの複数のオプションがあります。通常オンのSIC JFETとSi MOSFETを同一パッケージに組み合わせ、通常オフのSIC FETを実現する独自のカスコードSIC FET技術を活用することで、これらのデバイスは優れたR_DS ×面積のフィギュアオブメリットを提供し、小型のダイで低い導通損失を実現します。D2PAK-7Lパッケージは、コンパクトな内部接続ループからのインダクタンスの削減を実現しており、同梱のKelvinソース接続と共にスイッチング損失を低く抑え、より高い周波数動作とシステム電力密度の向上が可能になります。5つの並列ガルウィングソース接続により、低インダクタンスと大電流の使用が可能になります。銀焼結ダイアタッチは低い熱抵抗を提供し、標準的なPCBおよびIMS基板で液冷を使用することで、最大の熱放出を実現します。
