Vishay / Dale ICM0603表面実装コモンモードチョーク
Vishay/Dale ICM0603表面実装コモンモードチョークは、巻線フェライトコモンモードチョークで、DC 動作電圧は50Vです。ICM0603シリーズの最小絶縁抵抗は10MΩで、-40°C～+125°Cの温度範囲で動作します。コモンモードインピーダンスの範囲は、10MHz で3Ω～35.8Ω（typ.）、100MHz で22Ω～250Ω（typ.）です。このRoHS準拠、無鉛、ハロゲンフリーチョークは、1.6mm x 0.85mm x 1.25mmのSMDパッケージで販売されています。Vishay/Dale ICM0603チョークは、DC/DC電源、照明ドライバ、LCD、ノイズ抑制とフィルタリング、バッテリ駆動デバイスに使用されます。
特徴
- 巻線フェライトコモンモードチョーク
- （最小）絶縁抵抗：10MΩ
- コモンモードインピーダンス
- 10MHzで3Ω～35.8Ω（typ.）
- 100MHzで22Ω～250Ω（typ.）
- 1.6mm x 0.85mm x 1.25mm SMDパッケージ
- 動作温度範囲：-40°C～+125°C
- RoHS準拠
- リードフリー、ハロゲンフリー
アプリケーション
- DC/DC電源
- LCD
- ノイズ抑制とフィルタリング
- 照明ドライバ
- バッテリ駆動デバイス

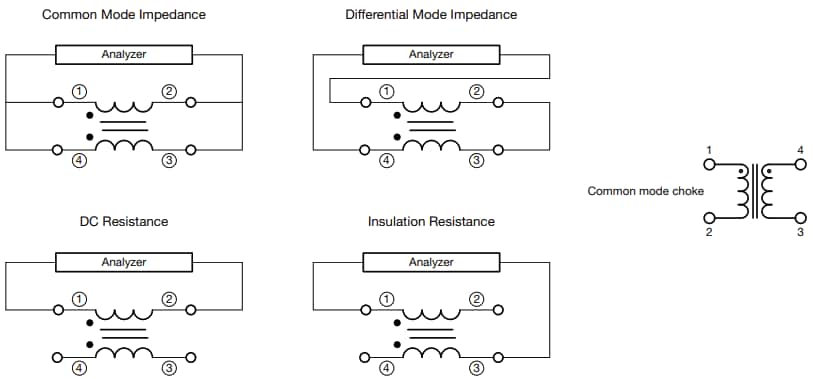

回路図

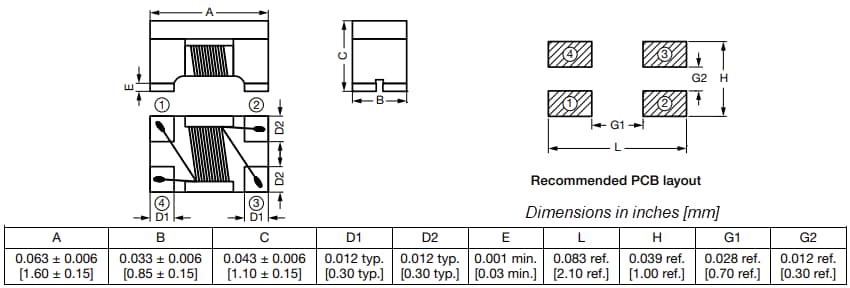

寸法
関連のあるチョーク
Vishay コモンモードチョーク
0603、0805、1206、1210、1812、2020、5050、6050など、幅広いサイズ展開の表面実装パッケージ。
Vishay / Dale ICM1812表面実装コモンモードチョーク
DC電圧範囲は50Vで、巻線フェライトを使用しており、4.5mm x 3.2mm x 2.8mmのSMDパッケージに収められています。
Vishay / Dale ICM5050大電流コモンモードチョーク
DC電圧範囲は80Vで、巻線フェライトを使用し、12mm x 11mm x 6mm のSMDパッケージに収められています。
Vishay / Dale ICM6050大電流コモンモードチョーク
DC電圧範囲が125Vで、巻線フェライトを使用しており、15mm x 13mm x 6mmのSMDパッケージに収められています。
Vishay / Dale ICM2020大電流コモンモードチョーク
DC電圧範囲が80Vで、巻線フェライトを使用しており、5.5mm x 5.5mm x 3.5mmの SMDパッケージに収められています。
